自第一台激光器诞生以来，短短几十年，激光威廉希尔官方网站 迅速发展。特别是半导体激光器（ LD）已广泛用于科研、工农业、军事及医疗等许多领域。激光器电源是激光装置的重要组成部分，其性能的好坏直接影响到整个激光装置的威廉希尔官方网站 指标，激光器电源是随着激光器的发展不断完善的。最初的固体激光器电源采用直流线性电源和RC充电电路，这种电源充电效率不高。为减小电源的体积和重量并提高充电精度，开关电源威廉希尔官方网站 引入到激光电源中，它具有低功耗、高速度、高可靠性等优点，被广泛采用到大功率激光电源中。同时计算机威廉希尔官方网站 和数字信号处理器也进入激光电源中，用微处理器和DSP控制的智能型数字电源也相继出现。本文讨论的半导体激光器（LD）电源是基于DSP控制的开关型半导体二极管脉冲激光电源。

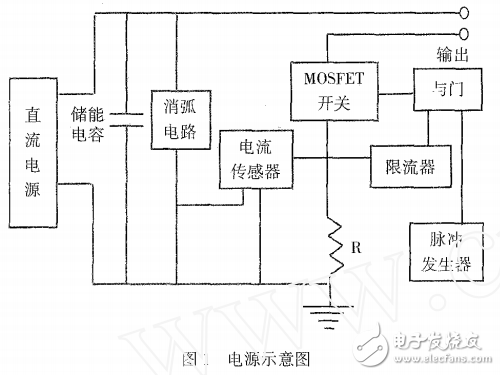

激光二极管阵列驱动器电源是一种低压开关网络，它为激光二极管阵列提供恒定大电流脉冲信号。根据激光二极管阵列的要求，允许以快速功率MOS-FET作为开关元件。开关电源通过储能电容器充电，储能电容通过MOSFET和电阻R向激光二级管阵列放电，电路结构如图1所示。
