光纤色散的分类及PMD原理和测试方法的介绍

　　偏振模色散将引起高速光脉冲畸变，制约传输距离，是40Gb/s高速光纤通信的主要威廉希尔官方网站 难点之一。本文研究了偏振模色散的产生原理、对传输光脉冲的影响等问题；分析了偏振模色散的三种主要测试方法的测量配置和各自优缺点；讨论了每种方法的最佳应用场合。

　　光纤的色散引起传输信号的畸变，使通信质量下降，从而限制了通信容量和通信距离。在光纤的损耗己大为降低的今天，色散对高速光纤通信的影响就显得更为突出。40Gb/s系统和IOGb/s系统相比，在光纤传输上的色散效应对系统性能的影响有新的差异。特别是偏振模色散（Polarization Mode Dispersion，简称PMD）的影响难以克服。所以，在40Gb/s系统威廉希尔官方网站 中，必须考虑和研究光纤的色散，PMD和非线性的影响等。同时，由于偏振模色散的测试是比较复杂的问题，如何根据其特点，比较迅速和准确地测出偏振模色散值，从而进行色散补偿，将是本文讨论的重点。

　　本文作者主要从事高速光传输收发模块的研究开发，于2002年11月参加了在上海举行的Tektronix 2002亚太区大型巡回讲座和研讨会，针对偏振模色散的最新测试威廉希尔官方网站 这一问题，作者与Tektronix公司的倔振模色散测试威廉希尔官方网站 人员、工程师作了沟通和交流，并在本文中作了比较详细的分析和探讨。

　　光纤的色散可以分为下列三类：

　　模间色散：在多模光纤中，即使是同一波长，不同模式的光由于传播速度的不同而引起的色散称为模式色散。

　　色度色散：是指光源光谱中不同波长在光纤中的群延时差所引起的光脉冲展宽现象。

　　偏振模色散：单模光纤中实际存在偏振方向相互正交的两个基模。当光纤存在双折射时，这两个模式的传输速度不同而引起的色散称为偏振模色散。

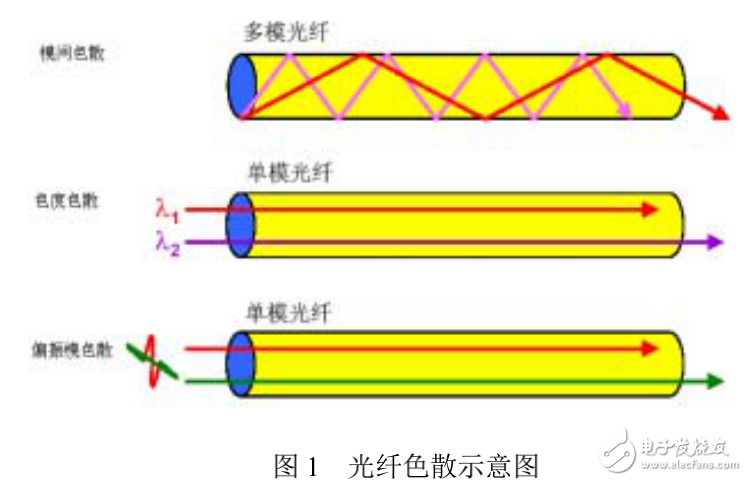

　　图1是这三种色散的示意图：
