以热电偶等interwetten与威廉的赔率体系 测量控制元件为基础的温度控制器 ，由于冷端温度补偿、A/ D 转换、D/ A 转换等环节的存在 ，使得测量控制电路较为复杂 ，调试也很麻烦。为此 ，以新型数字器件为主 ，设计了一种温控器电路 ，结构简单 ，又能满足一定的精度要求 ，有关参数通过了实验调试。以 2 kW 电阻炉为被控对象 ，以 K型热电偶为测温传感器 ，介绍了基于MAX6675 的温度控制器的构成、硬件原理、软件方法 ，重点说明了测量转换器件 MAX6675、控制器件 MOC3083 的使用方法及与单片机的接口。

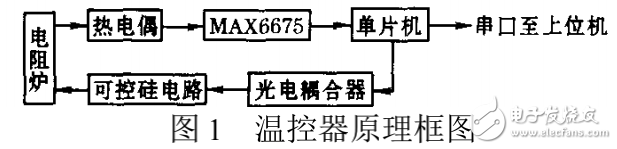

温控器原理框图
如图 1 所示 ，电阻炉温度控制范围为 100～1 000 ℃，传感器采 用 应 用 较 广 的 K 型 热 电 偶 ， 热 电 偶 测 量 电 路 选 用MAX6675。MAX6675 将热电偶输出的 mV 信号直接转换成数字信号送给单片机 AT89C51 ，冷端温度补偿问题由 MAX6675 自行解决。单片机通过串行口与上位机通讯 ，发送测量数据 ，接收温度给定值 ，并将温度测量值与给定值比较分析 ，送出控制信号驱动光耦 MOC3083 ，以控制可控硅 BCR50GM的导通与截止 ，使电阻炉的温度能够稳定在给定点附近。
