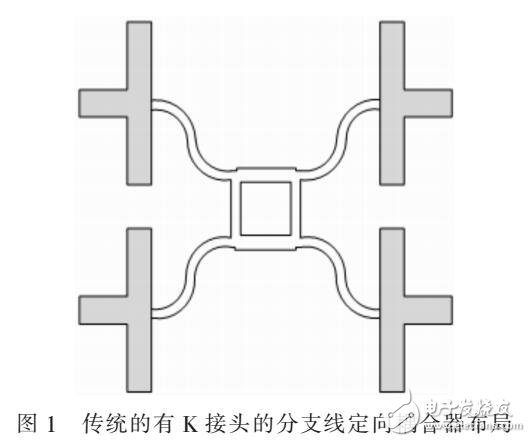

3 dB分支线定向耦合器是微波毫米波电路中的重要部件，可以在一定频带内提供幅度相等，相位正交的输出信号，广泛应用在平衡混频器、镜像抑制混频器、平衡放大器、功率合成／分配器等电路中。分支线电桥由四分之一波长传输线构成，因此在微波集成电路（MIC）和单片集成电路（MMIC）应用中，所占电路面积较大以及有效带宽较窄是它面临的主要问题。目前，一些传统的分支线耦合器小型化的方法已经应用到了Ka波段。不过近些年各种新型多层电路威廉希尔官方网站 的相继问世也给我们解决小型化问题提供了一个全新的思路。特别是比较流行的低温共烧陶瓷（LTCC）威廉希尔官方网站 ，利用它多层基板布线的特性可以使电路从二维平面走向三维立体，从而大大减小电路体积。在LTCC中，带状线形式的无源器件可埋置在其介质中，MMIC等有源器件可安装在基板表面，两者通过微带线一带状线（MS-SL）垂直过渡结构连接，这样将很大程度上提高电路的集成度。
