结合数字式频率合成器（DDs）和集成锁相环（PLL）各自的优点，研制并设计了以DDS芯片AD9954和集成锁相芯片ADF4113构成的高分 辨率、低杂散、宽频段频率合成器，并对该频率合成器进行了分析和仿真，从仿真和测试结果看，该频率合成器达到了设计目标。该频率合成器的输出频率范围为 594～999 MHz，频率步进为5 Hz，相位噪声为-91dBc。

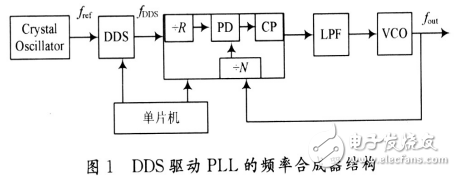

DDS的参考信号由晶振产生，其频率为fref。DDS输出的信号频率为fDDS，频率值由频率控制字（FTW）控制。锁相环（PLL）的参考信号由 DDS的输出信号驱动。VCO的输出频率由PLL芯片的电荷泵（CP）输出，并通过低通滤波器（LPF）后控制。频率合成器的输出信号为VCO的输出信 号。该频率合成器通过单片机提供控制信号，以改变DDS中FTW和PLL的分频比。
