发视频资料介绍

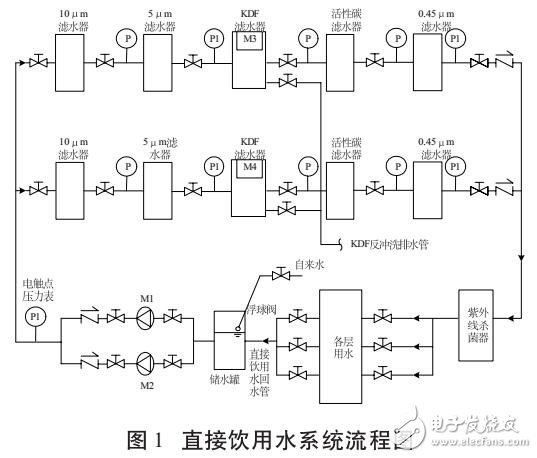

学校直饮水系统的工作流程： 管道自来水一10 u m滤水器一5 u m滤水器-KDF滤水器一活性炭滤水器一0.45 u m滤水器一紫外线杀菌器一直饮水。其10 um滤水器5 um）滤水器活性炭滤水器.0.45 u m滤水器在造水过程中杂质会残留在滤芯内部，时间长了会因滤芯脏堵而造成水压下降甚至停水，所以必须定期更换滤芯。而KDF 滤水器滤芯配有一套电动反冲洗装置，可以通过定期反冲洗来清除滤水器内部的杂质再反复使用。电机通过齿轮带动传动杆（传动杆上装有几个不同的齿形条），传动杆转动时，齿形条顶开相应的阀门进行反冲洗。反冲洗时该装置内的出水管阀门关闭，排水管阀门打开，滤水器内的杂质及脏水通过排水管排走。反冲洗完成时，齿轮装置有一档块顶开其限位开关使电机失电，齿轮停止转动。下次反冲洗时，手动将启动开关接通1~2s，电机得电带动齿轮转动，齿轮装置的档块避开限位开关的触杆，限位开关得以恢复接通状态，此时松开启动（点动）开关，电机带动齿轮装置进行反冲洗。齿轮装置的电机额定参数为20W/220V。为保证直饮水的水质安全，KDF滤水器每3 天需要反冲洗一次（ KDF滤水器是铜锌合金滤料，具有除去水中氯气和重金属、抑制细菌及藻类繁殖的作用）。
