资料介绍
为防止逆变站交流系统甩负荷后引起的严重过电压,通常会在逆变站安装最后断路器保护。在+800kV 向家坝-上海直流工程中,ABB公司采用了不同于常规直流的最后断路器保护设计理念。从保护信号采集、保护逻辑、存在隐患等方面,阐述了特高压直流和常规直流中的最后断路器保护,并进行了对比分析。指出了常规直流最后断路器保护在设计上的局限性以及特高压直流最后断路器保护在运行中可能存在的问题,并提出了改进意见。该研究有助于提高现有直流工程的运行可靠性,并对将要投产的特高压直流工程的运行维护工作有一定指导意义。
1.1保护信号

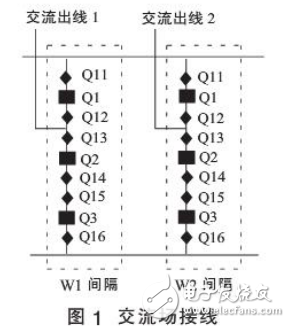

常规直流中的最后断路器保护,通常需要采集交流场的开关量和运行参数作为动作判据,交流场接线如图1所示。
1.1.1断路器及隔离开关分合接点信号

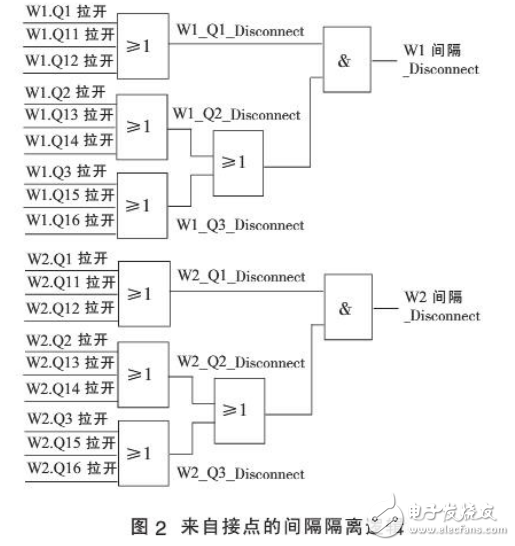

通过采集断路器和隔离开关的接点信号,从而判断该间隔是否在隔离状态。一个断路器单元(包括一个断路器和两把隔离开关) 中只要有一个设备在拉开位置,即判定该断路器单元在隔离(Disconnect)状态; 当交流出线对应的边断路器单元和中断路器单元或两个边断路器单元都为隔离状态时,即判定该间隔在隔离状态。图2为通过断路器和隔离开关接点判断交流间隔是否隔离的逻辑,其中拉开为1,合上为0。
