智能家居四类组网方案及其主控模块的设计与实现

　　目前智能家居流行的组网方案有4类：基于TcP/IP协议的控制网络;基于EIB（European InstallaTIon Bus）总线的控制网络;基于电力载波的控制网络;基于无线协议（ZigBee）的控制网络。本文采用TCP/IP协议与CAN总线协议，两种协议取长补短，使整个系统性能更加稳定，功能更加丰富。

　　完整的智能家居系统包括5个部分：主控模块、电器控制子系统、照明控制子系统、安全控制子系统和网络控制子系统，5个部分功能上各司其职，逻辑上构成一个完整的控制实体。整个系统为人们提供智能、舒适、安全的家庭环境，同时提供远程信息监控能力。

　　主控模块是智能家居的大脑，子系统是智能家居的四肢。主控模块，负责子系统的信息集中、存储、分析和决策。嵌入式芯片发展使主控模块越来越精巧，功能日益丰富。

　　电器控制子系统，负责监控电器的运行状态，执行主控模块的控制指令。网络家电的发展扫清了不同家电的识别和互连的障碍，也简化了电器控制子系统的设计。照明控制子系统，又名情景控制，核心是对光影和色彩的智能控制。该子系统控制灯光在角度、明暗、颜色等方面的组合以满足不同的情景需求。该子系统也满足时间控制的概念，具有机械动作传感器、人体移动传感器和照度传感器等。

　　安全控制子系统，针对引起安全问题的诸多因素，起到防范和报警的作用，烟雾传感器、温度传感器、一氧化碳传感器负责环境安全控制;可视对讲系统预防陌生人的干扰;门磁传感器和窗磁传感器起到防盗作用。

　　远程控制系统子系统，满足家庭网络和公共网络的联网控制功能。孤立的家庭网络使智能家居大打折扣，而和GPRS（General Packet RADIo Service）网络和Internet互联，又使智能家居别样精彩。

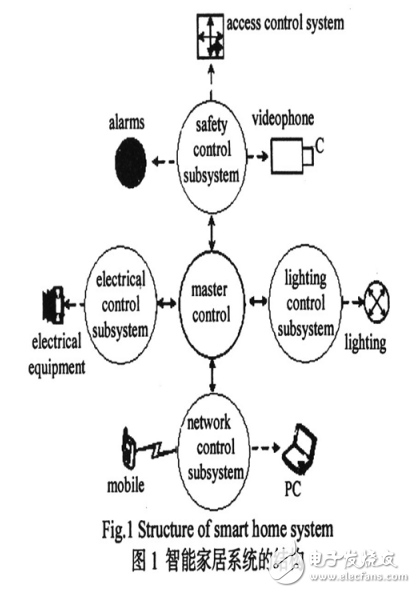

　　智能家居系统的组成如图1所示。智能家居是一个庞大的系统，主控模块是系统的控制中枢和通信中枢，家庭网络是系统的神经系统，传输系统信息流和控制流。家居中的设备众多，设备的接口各异，要实现各种设备的智能控制面对巨大挑战。针对目前智能家居系统功能单一、联网能力差的缺点，本设计采用分布式威廉希尔官方网站 、总线威廉希尔官方网站 和嵌入式威廉希尔官方网站 构造了一个多功能、通信能力强的智能家居主控模块。

　　1 主控模块的功能和硬件设计

　　嵌入式威廉希尔官方网站 的发展，特别是嵌入式控制芯片在功耗、速度、集成度方面的持续发展，使用单片控制芯片完成整个系统的控制成为可能。主控模块从图2中可以看出要完成以下工作：和子系统的联网、GPRS通信功能、以太网通信功能、显示功能、监控软件等。其中GPRS通信和以太网通信逻辑上属于网络控制子系统，但是这两种功能是在主控模块上实现的，这样一方面提高了集成度和稳定性;另一方面充分利用了主控模块在硬件和软件上的资源。
