图文讲解图像传感器

　　图像传感器应用

　　成像物镜将外界照明光照射下的（或自身发光的）景物成像在物镜的像面上，形成二维空间的光强分布（光学图像）。能够将二维光强分布的光学图像转变成一维时序电信号的传感器称为图像传感器。图像传感器，是组成数字摄像头的重要组成部分。

　　根据元件的不同，图像传感器通常可分为CCD（Charge-Coupled Device，电荷耦合器件）和CMOS（Complementary Metal-Oxide Semiconductor，金属氧化物半导体元件）两大类。

　　除以上两大常用类型外，还有一种CIS（Contact Image Sensor的缩写，接触式图像传感器），一般用在扫描仪中。由于是接触式扫描（必须与原稿保持很近的距离），只能使用LED光源，其景深、分辨率以及色彩表现目前都赶不上CCD感光器件，也不能用于扫描透射片。

　　接触式CIS

　　随着上世纪70年代和80年代固态成像应用的飞速发展，CCD威廉希尔官方网站 和制造加工在光学特性和成像质量方面得到了最优化。在上世纪末的25年里，CCD威廉希尔官方网站 一直统领着图像传感器件的潮流，它是能集成在一块很小的芯片上的高分辨率和高质量图像传感器。

　　而 CMOS图像传感器近年得到迅速发展，大有后来居上之势。CMOS在中端、低端应用领域提供了可以与CCD相媲美的性能，而在价格方面确实明显占有优势，随着威廉希尔官方网站 的发展，CMOS在高端应用领域也将占据一席之地。

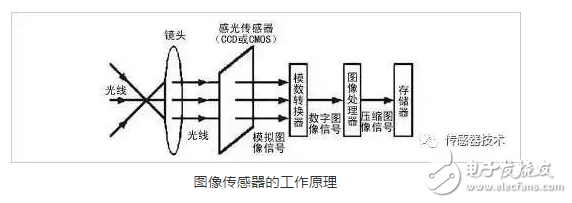

　　图像传感器的工作原理

　　图像传感器的工作原理

　　图像传感器是一种半导体装置，能够把光学影像转化为数字信号。传感器上植入的微小光敏物质称作像素。一块传感器上包含的像素数越多，其提供的画面分辨率也就越高。它的作用就像胶片一样，但它是把图像像素转换成数字信号。

　　CCD及CMOS的发展历史和特点

　　CCD是在1969年由美国贝尔实验室（Bell Labs）的维拉•波义耳（Willard S. Boyle）和乔治•史密斯（George E. Smith）所发明。
