资料介绍
根据电容式电磁流量计的各个功能将其分块,再逐块介绍和分析在流量计研制过程中遇到的各种噪声问题,进而提出解决方案。具有较强的针对性和实用性。
声原理及解决方案
该部分中流动的信号是未经放大处理的微弱流量信号,也就最容易受到外部因素的干扰,由图1可知它引入的噪声种类最多,在此对这些噪声进行分析并提出相应的解决方案。
在提出噪声及其解决方案之前先对流量信号本身进行讨论,在信号处理中尽可能地提高信噪比是处理的主要目标,但由于励磁功率等因素的限制,在电极处获得的流量信号幅值有限并且十分微弱,而在研制电磁流量计中我们使用了电容式电极(其原 因在后面将有论述),此电极的输出阻抗RC1很高,为106Ω数量级,如管内被测流体为导电率极低的酒精等,则内阻R0可能达到108Ω数量级,进入转换器的电压值为,为使流量信号能够基本不失真地进入信号处理板中,这就要求转换器应具有极高的输入阻抗Zi。我们采用了输入阻抗数量级为1010Ω的自举电路作为转换器,其等效原理图如图2所示。

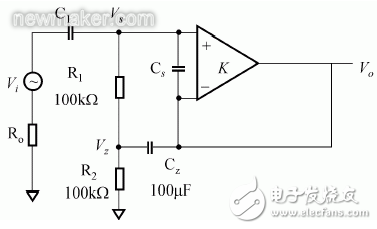

图2自举电路图
图2中,C1是电极的等效电容;RC1为其阻抗;Vi为流量信号电动势;R0为管内流体内阻。显然,信号失真小于1%,很大程度上保证了流量信号的完整性。
1.1.1杂散噪声
以往的电磁流量计的电极部分是以金属导体的形式与被测液体产生接触的,被测流体流动时与电极部分产生碰撞形成不规则的杂散噪声。使用电容式电磁流量计,电极部分不与被测流体直接接触而是透过管壁与流体的感应电动势产生感应。

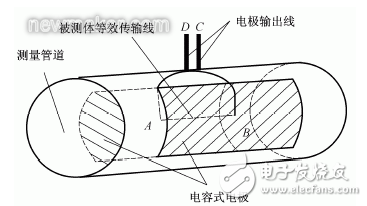

如图3中所示,使用导电片为电极附着在测量管道外形成电容式电极,进而管道内表面无任何其他物质,被测流体在管体内畅通无阻,没有杂散噪声产生。
图3流量计电极及布线图
