机器人控制方法根据不同参数的多种分类介绍

　　机器人的控制方法，根据控制量、控制算法的不同分为多种类型。下面分别针对不同的类型，介绍常用的机器人控制方法。

　　一、根据控制量分类

　　按照控制量所处空间的不同，机器人控制可以分为关节空间的控制和笛卡尔空间的控制。对于串联式多关节机器人，关节空间的控制是针对机器人各个关节的变量进行的控制，笛卡尔空间控制是针对机器人末端的变量进行的控制。按照控制量的不同，机器人控制可以分为：位置控制、速度控制、加速度控制、力控制、力位混合控制等。这些控制可以是关节空间的控制，也可以是末端笛卡尔空间的控制。

　　位置控制的目标是使被控机器人的关节或末端达到期望的位置。下面以关节空间位置控制为例，说明机器人的位置控制。如图1-1所示，关节位置给定值与当前值比较得到的误差作为位置控制器的输入量，经过位置控制器的运算后，其输出作为关节速度控制的给定值。关节位置控制器常采用PID算法，也可以采用模糊控制算法。

　　图1-1 关节位置控制示意图

　　在图1-1中，去掉位置外环，即为机器人的关节速度控制框图。通常，在目标跟踪任务中，采用机器人的速度控制。此外，对于机器人末端笛卡尔空间的位置、速度控制，其基本原理与关节空间的位置和速度控制类似。

　　图1-2 加速度控制示意图

　　图1-2所示为分解加速度运动控制示意图。首先，计算出末端工具的控制加速度。然后，根据末端的位置，速度和加速度期望值，以及当前的末端位置、关节位置与速度，分解出各关节相应的加速度，再利用动力学方程计算出控制力矩分解加速度控制，需要针对各个关节进行力矩控制。

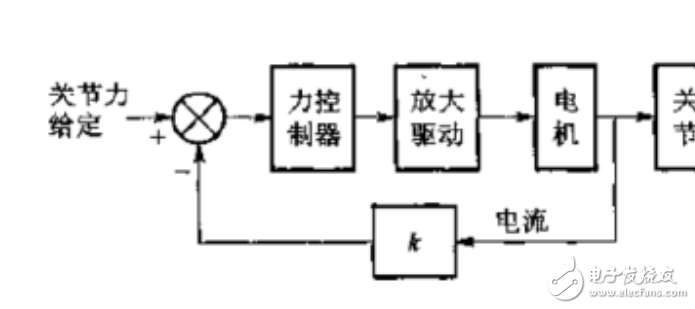

　　图1-3 关节力/力矩控制示意图

　　图1-3为关节的力/力矩控制框图。由于关节力/力矩不易直接测量，而关节电机的电流又能够较好的反映关节电机的力矩，所以常采用关节电机的电流表示当前关节力/力矩的测量值。力控制器根据力/力矩的期望值与测量值之间的偏差，控制关节电机，使之表现出期望的力/力矩特性。
