描述

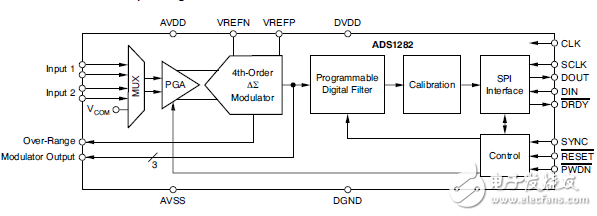

这是一个非常高效ADS1282，单片机的模数转换器（ADC）与集成，低噪声可编程增益放大器（PGA）和双通道输入多路复用器（复用器）。这是ADS1282适用于能源勘探和地震监测环境的需要。
该转换器采用了四阶，内在稳定的Δ-∑（ΔΣ）调制器，提供卓越的噪线性性能。该调制器既可与片上数字滤波器一起使用，也可用于用于处理后处理过滤器的旁路。
灵活的输入复用器提供了一个额外的外部输入测量，以及内部自检连接.PGA具有出色的低噪声（nV /√Hz）和高输入阻抗，允许容易连接到检波器和水听器在很宽的范围内的收益。
数字滤波器提供可选择的数据速率从250到每秒4000个样本（SPS）。高通滤波器（HPF）具有一个可调角频率。片上增益和偏移量缩放寄存器支持系统校准。
同步输入（同步）可用于同步多个ads1282s的转换。同步输入也接受从外部源转换连续校准时钟输入。
