汽车自动清洗装置PLC控制

2017-04-27 | doc | 671KB | 次下载 | 免费

资料介绍

PLC汽车自动清洗装置控制

1.1 引言

随着微处理器、计算机和数字通信威廉希尔官方网站 的飞速发展,计算机控制已扩展到所有的控制领域。现代社会要求制造业对市场需求迅速的反应,生产出小批量、多品种、多规格、低成本和高质量的产品。为了满足这一需求,生产设备和自动生产线的控制系统必须具有极高的灵活性和可靠性,可编程控制器正是顺应这一要求出现的,它是以微处理器为基础的通用工业控制装置。

可编程序控制器及其有关设备,都应按易于使工业控制系统形成一个整体,易于扩充其功能的原则设计。PLC是一种用程序来改变控制功能的工业控制计算机,除了能完从应用、价格、可靠性和对现场工作环境及设计资金等各个方面因素的考虑,本系统采用三菱FX2N系列PLC进行设计。

市场上常见的汽车自动清洗机简介

它改变传统高压水枪单相流、单一介质的清洗原理。采用高速气流配合水硬雾冲洗的新威廉希尔官方网站 (两相流清洗)。水被微粒化利用,几十倍提高水的利用率,达到节水90%以上,并且集清洗、喷清洁剂、吹干等多功能于一身。小巧手持、随意移动,任何环境均可工作。最大限度的提高单位水量的利用率,并具备一定的冲力和温度,极有效地清除和溶解车身及所有缝隙的灰尘和油污。用水量是水枪的二十分之一,耗能是它的一半, 其他设备所无法比拟的是: 彻底清洗细微之处;快速吹干功能;无水花飞溅;无满地流水;清洗车身;洗门缝、门边、发动机组,细微之处显身手;油、泥厚处重的地方也是轻而易举,快速吹干。

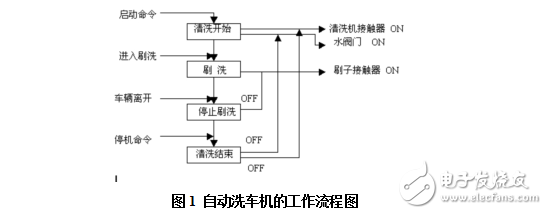

汽车自动清洗装置PLC控制

1.2、PLC控制系统设计的基本内容

一个PLC控制系统由信号输入元件(如按钮,限位开关,传感器等),输出执行器件(如电磁阀,接触器,电铃等),显示器件和PLC构成。因此,PLC控

制系统的设计,就包括这些器件的选取和连接等。

①输入器件,输出执行器件,显示器件等。一个输入信号,进入PLC后和PLC内部可以多次重复使用,而且和可获得其常开,常闭,延时等各种形式的触点。因此,信号输入器件只要有一个触点即可。输出器件应尽量选取相同电源电压的器件,并尽可能选取工作电流较小的器件。显示器件应尽量选取LED器件,其寿命较长,而且工作电流较小。

②设计控制系统主回路。应根据执行机构是否需要正,反向动作,是否需要高低速,设计出控制系统主回路。

③选取PLC。根据输入,输出信号的数量,输入输出信号的空间分布情况,程序容量的大致情况,具有的特殊功能等,选取PLC。

④进行I/O分配,绘制PLC控制系统硬件原理图。

⑤程序设计及interwetten与威廉的赔率体系 调试。设计PLC控制程序,并利用输入信号开关板进行模拟调试,检查硬件设计是否完整,正确,软件是否能满足工艺要求。

⑥设计控制柜。在控制柜中,强电和弱电控制信号应尽可能进行隔离和屏蔽,防止强电磁干扰影响PLC的正常运行。

⑦编制威廉希尔官方网站 文件,包括电器原理图,软件清单,使用说明书,元件明细表等。

1.3、PLC控制系统设计的步骤

对控制任务的分析和软件的编制,是PLC控制系统设计的两个关键环节。通过对控制任务的分析,确定PLC控制系统的硬件构成和软件工作过程;通过软件的编制,实现被控对象的动作关系。PLC控制系统设计的一般步骤为:

①对控制任务进行分析,对较复杂的控制任务进行分块,划分成几个相对独立的子任务,以减小系统规模分散故障。

②分析各个子任务中执行机构的动作过程。通过对各个子任务执行机构动作过程的分析,画出动作逻辑关系图,列出输入信号和输出信号,列出要实现的非逻辑功能。对于输入信号,每个按钮,限位开关,开关式传感器等作为输入信号占用一个输入点,接触的辅助触点不需要输入PLC,故不作为输入信号。对于输出信号,每个输出执行器件,如接触器,电磁阀,电铃等,均作为输出信号占用一个输出点,对于状态显示,如果是输出执行器件的动作显示,可与输出执行器件的动作的显示,可与输出执行器件共用输出点,不再作为新的输出信号;如果是非动作显示,如“运行”,“停止”,“故障”等指示,应作为输出信号占用输出点。
