输入动态范围延伸的belasigna 300系列

2474215 2017-03-31 | rar | 0.11 MB | 次下载 | 免费

资料介绍

　　介绍

　　本应用笔记描述了belasigna 300输入动态范围扩展（idrx）特征。这份文件的目的是让我们的客户在其应用程序中使用此功能。本文档介绍了idrx功能，以及到idrx相关配置参数。在大多数听力仪器中，动态范围interwetten与威廉的赔率体系 −到−数字（AD）转换器通常是90分贝。对于一些高精度的声音处理，这是不够的。这就是半导体发展的原因在belasigna 300系列DSP的idrx概念。通过idrx威廉希尔官方网站，对90分贝belasigna 300 AD转换器可以提供扩展110分贝动态范围。结合24−点DSP体系结构，该belasigna 300提供了一个高精密音质。

　　概念

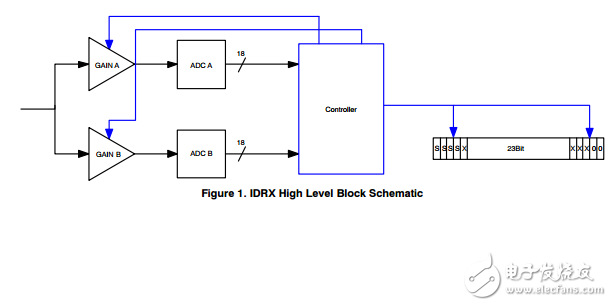

　　高层次的描述idrx的概念是相结合的两个AD转换器增加整体输入级动态范围。此功能是基于两ADC的选择基于入射信号能量的变化提供给ADCs。原则是基于两者之间的ADCs开关，根据不同的变化入射信号能量。平行地两ADC前置放大器也基于改变这个输入信号的能量。例如，当输入信号的振幅是超过一定的限制，第一个AD转换器用于提供输入信号。如果振幅减小到一个水平低于该限制，第二个广告转换器将有其放大到更高的值和输入信号源将切换到使用此转换器。建立−控制器将跟踪输入，并根据在能量上，将设置未使用放大器的增益。然后，它会切换到相应的通道。图1显示了高层次的实现特征：

输入动态范围延伸的belasigna 300系列
