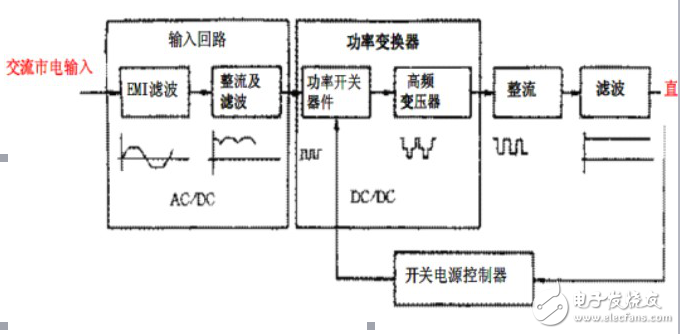

 1、 电源电路方框图


     介绍 ： 开关电源就是通过电路控制开关管进行高速的开通与截止 ． 将直流电转化为高频率的交流电提供给变压器进行变压 ， 从而产生所需要的一组或多组电压 。 上图中输入回路的作用是将交流输入电压整流滤波变为平滑的高压直流电压 ； 功率变换器的作用是将高压直流电压转换为频率大于 20K 赫兹的高频脉冲电压 ； 整流滤波电路的作用是将高频的脉冲电压转换为稳定的直流输出电压 ； 电源控制器的作用是将输出直流电压取样 ， 来控制功率开关器件的驱动脉冲的宽度 ， 从而调整开通时间以使输出电压可调且稳定。
   2 、升压电路方框图

    介绍： CCFL inverter 是通过 MOS 管切换和变压器升压的过程，将输入的低压直流电转换为交流的高压输出的一种逆变器。图中输入的直流电源经过保险丝和滤波电容，其中一路到 MOS 管和变压器 ， 另外一路通过 ON/OFF 开关向 IC 供电 。 PWM 控制 IC 输出两路脉宽可调的方波信号 （ 频率 50 K左右 ） ， 分别驱动两个 MOS 管 ， 切换流经变压器初级两个相反方向的电流 ， 再通过较大匝比的变压器升压即输出一个正弦的高压点亮灯管。电压反馈部分的作用是当输出电压异常（如灯管开路或打火 ) 时 ,IC 能及时保护中止输出 ； 电流反馈的作用是通过电流取样信号到 IC ， 实时检测及控制输出电流，保持灯管亮度的稳定。
    显示器电源板的威廉希尔官方网站 规格
      输入电压： AC 90~260V 50Hz/60Hz
输出电压： DC +12V 、 DC +5V
空载（输入 AC230V ） ： <1W
使用环境： 0 至 50 摄氏度
工作湿度： 10%~90%

     显示器电源板的维修
    1.故障现象:一联想QDI主板,INTER845芯片组,故障为数码卡显FF.
检修过程:加测试卡测试,发现主供电没有.接着查电压调整管和电源IC周围电路,发现电源IC的VDD(12V)为0V.沿着VDD往外找发现电路中1RO保险电阻断路,更换后故障排除.
   2.故障现象:技嘉6BXC主板不亮,而且有时不能软开机,并被人维修过
检修过程:首先检查电源开关管没有击穿,将机箱电源的绿线端与地短接以强制开机,电源还是加不上电,测5V端及电源开关端电压正常,从而怀疑电源的某一路负载短路,造成电源保护,在与其它主板对比后,发现+12V组的阻值异常偏低,估计问题就产生于些,一翻检查后发现电源IC(HIP6004)的十八脚(VCC),17脚(LGATE)对地在线电阻很小,更换HIP6004后排除.
   3.一块P4 TITAN533型号主板,主板能正常点亮,且工作正常,故障为自动关机.
检修过程:自动关机一般是由于监控电路保护或电压不稳保护所致,经仔细测量发现监控电路正常,当查到CPU主供电部分的Q63,Q65开关管时,发现其中Q63的控制级接触不良,将其接上后故障排除.
@主题: 主板维修实例
   1.故障现象:一块AOPEN AX6BC PRO(建基)主板不亮
检修过程:当短接PWR-SW开关时,只看到测试卡指示灯闪一下,然后无法开机,估计可能是主板有局部短路，造成电源保护.进一步询问用户,用户反映带电安装风扇时曾无意中碰了某处,有火花出现,在对这块主板的电源部分检查中发现给CPU供电的场效应管FDB7030L,肖特基二极管1N5817击穿损坏,更换后故障排除.
   2.故障现象:一杂牌810主板,故障为工作不稳定(时亮时不亮).
检修过程:经查发现外核电压偏低(2.2V),正常为2.5V.沿着2.5v线路查找发现与之相连的一个三极管坏,更换后故障排除.
   3.故障现象:一块SF694XVA主板不亮
检修过程:测CPU的各组供电,发现VCC-CORE仅0.5v,明显异常.查电源开关管Q13,Q14正常,然后检查Q13,Q14的G极控制电压也正常,说明电源控制IC(HIP6021)正常.进一步检查时,发现主供电滤波电容CE35(16V,1000UF)局部爆裂,更换后故障排除.
@主题: 主板维修实例
   1.故障现象:K7TPRO主板开机测试"FF"
检修过程:加电测CPU核心供电为1.5V,正常应为1.65V左右,此主板用到电源IC型号为SC1155,排除电容漏电和声管短路后,更换SC1155故障排除.
   2.故障现象:一块承启6VIA3主板不亮
检修过程:在目测中发现CPU插座附近的电容顶部爆裂,更换后加电电源仍不工作,查电源开关管Q14,Q15击穿,更换.加电试机,还是不亮.继续检查发现R144(2.7欧)开路,电源控制IC U12(SC1164)的5脚VCC无12V,查与之相连的R160(10欧)开路.一一更换上述无件,加电再试,R160再次烧坏.又检查了其他的元件无异常后,我判断
U12一定坏了,因为手头没有SC1164只好用SC1185代换,经查资料SC1164与SC1185只有第六脚定义不同,其他没有什么不一样,将SC1185的6脚悬空,焊在原SC1164位置上,并再次更换R160,最后加电测试故障排除.
   3.故障现象:一技嘉QBI845D-533主板不亮
检修过程:经查供电在没有插CPU为1.0v,插上CPU后为0.68v,仔细观察发现其中一个电压调整管底座发黄，更换此管后故障排除。
@主题: 主板维修实例
    故障现象：一块杂牌815EP主板不亮
 维修过程：插好测试卡，加电，发现RESET灯常亮，测PCI CLK信号没有，由此怀疑时钟电路有问题。测量时钟IC（U9）的供电电压发现其2.5V组仅有1.6V异常.查2.5V是由Q16(TL431)稳定而来的,这里Q16没问题,对电路分析发现2.5V是3.3V经D19降压似乎异常,在焊下来检查时,发现它已断为两半,更换后2.5V正常,另外检查该板CPU供电电压时发现2.5V铜箔烧断,用线接好后,经测试主板完全修复.
 故障现象4VSD主板,故障为开机加电,测试卡灯闪一下,就断电
 维修过程:此板主供电部分,用到的是KA7500B通过B772,D882进行电流放大后,控制场管,由快恢复二极管进行整流滤波供电的.当测Q1的G极对地阻值时,正常为500左右,而此板公为0.58,判断为短路故障.因为是多路供电,其中任何一路Q1损坏,都会造成此种故障,分别摘除,判断出损坏的场管,更换后故障排除.
 故障现象:杂牌主板(黄色大板)INTEL815芯片组不工作
维修过程:经查发现主供电在未加CPU前电压为5V,正常应为1.75V明显不正常,加CPU烧坏,查电压调整管和电源IC周围电路均正常,故判断为电源IC损坏.更换电源IC后,故障排除.
  @主题: 主板维修实例
 故障现象：一块紫色815ET/EPT主板数码卡显FF
 维修过程：复位灯常亮，查主供电输出为0V明显不正常，经查电压调整管和电源IC周围电路正常，故判断电源IC损坏，更换电源ICRT9231后，故障排除。
 故障现象：PCI1600-F主板不亮
 维修过程：首先进行目视检查，发现电源，控制IC U24（AIC 1569）表面有烧焦的痕迹，焊下U24，检查外围电路未见异常，更换U24后故障排除。
 故障现象：一块EP-3VCM+（694X芯片组）不工作
 维修过程：通电检查发现Q2异常发烫，测量主供电发现异常，更换Q2之后，故障排除。
  @主题: 主板维修实例
故障现象：M36330主板诊断卡显FF
维修过程：查主供电异常，用手模电源IC（SC1155CSW）发烫，更换之后，故障排除。
故障现象：一杂牌845黄色方板，故障为运行大程序时死机
维修过程：首先看看CPU供电滤波电容没有明显损坏，接着测各组时钟频率也正常。当查到CPU供电时，发现三组供电中的其中一组的控制器HIP6301CB（和HIP6301CB搭配使用）很烫手，更换后故障排除。
故障现象：一块联想飞鹰370E主板故障为诊断卡显FF
维修过程：经查发现没有主供电，查电压调整管和电源IC电路均没有发现问题，最后检查到VID0-VID4电压发现电压偏低，沿着线路找VID0-VID4电压发现电压偏低，沿着线路找VID0-VID4一端接电源IC，另一端接南桥，经分板怀疑含有成在南桥内的监控芯片坏，换南桥故障解决。
