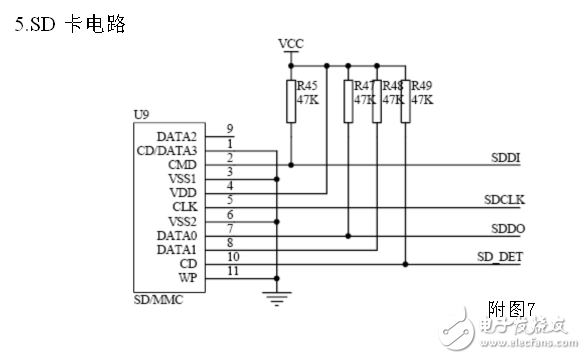

MP3 mp4电路原理图和各种故障维修。
⑴一部分瑞星微方案的机子采用了耳机功放电路LM4929.各脚功能： 1脚和5脚是R，L信号输入脚， 2脚是静音控制脚， 3脚和6脚是接地脚， 4脚是旁路电容脚， 7脚和9脚是R，L路信号输出端， 8脚是耳机功放输出的负线， 10脚是3V供电脚。
⑵耳机功放IC的第2脚是静音脚，接到主控的61脚，有电压耳机功放才工作，无电压时执行静音功能。
⑶耳机座的3，4脚是信号线， 1脚是外响功放静音线， 2脚接耳机功放输出的负线，也是。
⑷常见故障：
㈠耳机没声音：查耳机功放的供电， 静音电压， 信号线， 代换功放IC等。
㈡耳机声音失真：查功放IC外接的元件（R44， R46， E9）和功放IC.
⑸关键检测点：耳机功放供电， 耳机功放静音脚电压， 耳机座的外响静音线电压.
