　简单局域网拓扑结构

　　物理拓扑结构是解释一个网络物理布局的形式图，它以概括的形式描述一个网络；即，不指定设备、连接方法或网络编址。物理拓扑结构按照基本的几何学图形分为三类：总线形、环形和星形。这些形状也可混合构成混合拓扑结构。在设计一个网络之前，必须理解物理拓扑结构，因为它们能够影响所使用的逻辑拓扑结构（例如，以太网或令牌环网），建筑物里如何铺设电缆，以及使用何种网络介质。为解决网络中出现的问题或改变网络的基础结构，也必须理解网络的物理拓扑结构。

　总线形

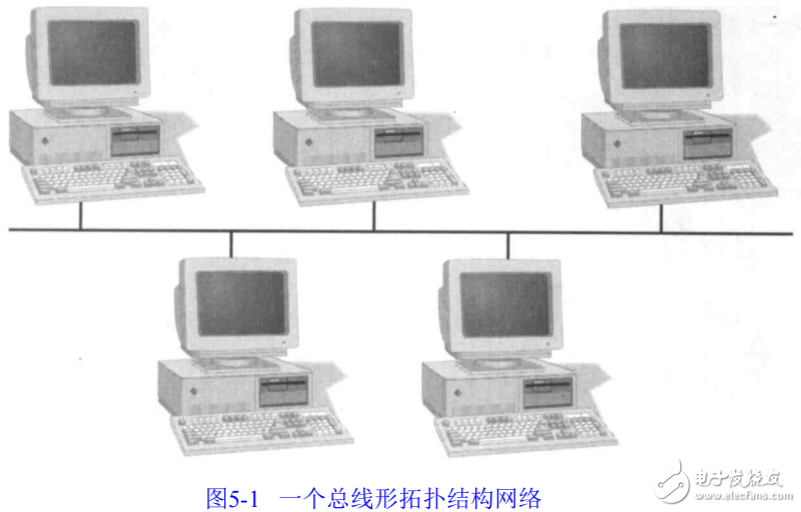

　　一个总线形拓扑结构由单根电缆组成，该电缆连接网络中所有节点，其中没有插入其他的连接设备，图5 - 1描绘了一种典型的总线形拓扑结构。

　　单根电缆称为总线，它仅仅只能支持一种信道；因此，每个节点共享总线的全部容量。由于网络中的每个设备都能够接收从一点传输到另一点的数据，因此总线形拓扑结构可以认为是一种端到端的拓扑结构。然而，由于单信道的限制，一个总线形网络上的节点越多，网络发送和接收数据就越慢。在总线形网络上的每个节点都被动地侦听接收到的数据。当一个节点向另一个节点发送数据时，它先向整个网络广播一条警报消息，通知所有的节点它将发送数据，目标节点将接收发送给它的数据，在发送方和接收方之间的其他节点将忽略这条消息。
