天线中的跟踪方式及测试与雷达天线的研究现状与发展趋势介绍

2017-11-16 | rar | 1.2 MB | 次下载 | 免费

资料介绍

  基于航天事业的发展和测控的需求,地面测控网布设的密度越来越大,范围越来越广。为了更好了解和掌握卫星以及航天飞行器在轨运行状况,就需要通过测控天线的精确跟踪来完成。文中对当前测控与雷达天线的几种跟踪方式进行了介绍、分析,并结合未来环境的复杂和多变性,对测控与雷达领域跟踪威廉希尔官方网站 的发展趋势进行了展望。

  随着航天事业的发展和测控的需求,应用卫星以及航天飞行器越来越多的被送人浩瀚的太空,为了能够更好的了解掌握航天飞行器在轨运行情况,就需要对日标进行精确跟踪。地面测控与雷达天线就是用来实现这一功能,无论天线在发射还是接收状态,都需要精确跟踪目标并给出位置信息。凶此跟踪性能的好坏对天线来说极为重要。日前天线中常用的跟踪方式有:1)和通道步进跟踪(极大值跟踪;2)圆锥扫描体制跟踪;3)单脉冲体制跟踪;4)相控阵扫描跟踪:5)多波束跟踪等,下面对这些常用跟踪方式予以详细介绍和分析比较。

 1 和通道步进跟踪(极大值跟踪)

  步进跟踪又称极值跟踪,它是一步一步地(通过搜索步和调整步)控制天线在方位面内和俯仰面内转动,对信号强度取样、比较等,经过若干次搜索,使天线逐步对准卫星,直到天线接收到的信号达到最大值后,完戍一次跟踪。经过一段时间后,冉开始进到跟踪状态,如此周而复始地进行T作。与单脉冲跟踪相比,跟踪精度、跟踪速度都较低,但设备简单,成本低,主要运用于相对静止卫星或日标的跟踪,不适合快速移动日标的跟踪。随着伺服控制威廉希尔官方网站 的日益提高,步进跟踪的精度和效率都得到了提高,已能满足同步卫星跟踪T作要求。

 2  圆锥扫描体制跟踪

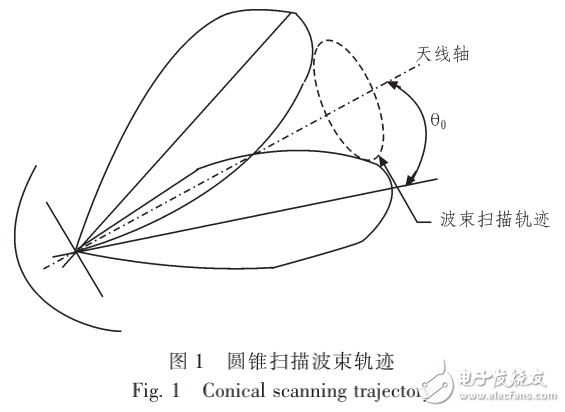

  圆锥扫描(顺序波束)是指波束偏离天线轴向做网锥状扫描。圆锥扫捕是一种扫描方式。在该方式中,射频波束的轴与天线反射器的轴成一斜角并围绕该轴旋转,凶而形成一网锥。圆锥扫描体制跟踪可以同时获得日标的距离、方位角及俯仰角。网锥扫描波束轨迹如网1所示。

天线中的跟踪方式及测试与雷达天线的研究现状与发展趋势介绍
