光纤通信以其通信容量大、保密性强、重量轻等优点，已成为未来通信的主要手段，且随着 WDM 威廉希尔官方网站 在光通信中的应用，进一步增大了通信容量。由于在一个光通信窗口内同时传输多个波长的光信号，且每路光均承载一定的信息量。因此，对激光光源波长调制精度及稳定性要求很高。

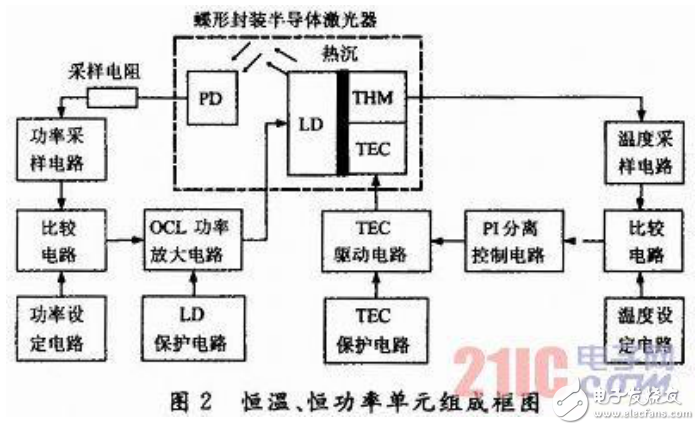

恒温、恒功率单元组成框图如图 2 所示，各单元又分为设定、采样和驱动电路，共同作用于蝶形封装的半导体激光器。其中热沉一侧的 LD 和光电接收器（PD），组成功率回路；另一侧的热敏电阻（THM）和热电制冷器（TEC）组成温度回路。事先通过标定温度-电压和功率-电压的对应关系，由上位机发送设定值，经 D/A 电路以电压形式输出到比较电路的一端，同时 THM 提取 LD 温度信息，PD 串联的采样电阻提取 LD 功率信息输出到比较电路的另一端，TEC 和 OCL 功率放大电路分别根据设定值和实际值的偏差信号动态调节 LD 的温度和功率，使其与设定值无限逼近。另外在恒温控制中引入 PI 分离电路解决了温度-波长调制速度慢，且其稳定性也得到了保证。
