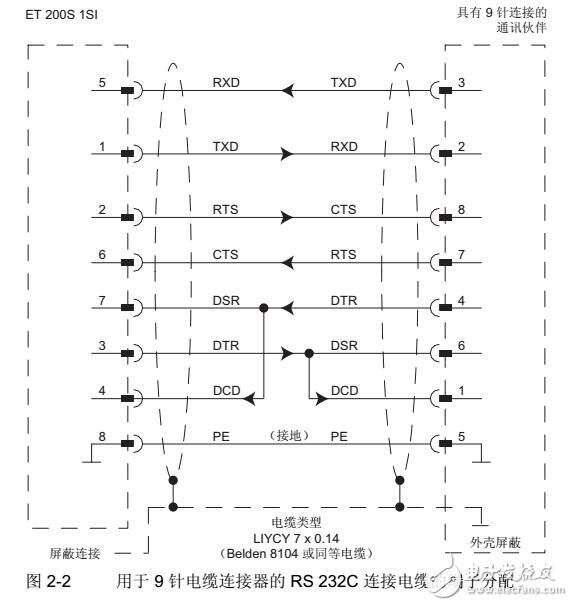

串行接口模块ET200S 1SI 是一款插入式模块，属于ET200S 产品系列。它通过三个硬件接口（RS232C、RS422 和RS485） 和两个软件协议（ASCII 和3964［R］） 提供对串行通信的访问。可以使用接口模块ET200S 1Sl 在自动化系统或计算机之间通过点对点连接交换数据。所有通信均基于串行异步传输。
当在STEP 7 硬件组态或其它某组态应用程序中参数化模块时，可以选择此通信模式。硬件目录中会出现六个版本的模块：
ASCII （4B）
ASCII （8B）
ASCII （32B）
3964（R） （4B）
3964（R） （8B）
3964（R）（32B）
8字节或32字节的数据传输可增大吞吐率，但是需要的ET200S 机架上的l/O 存储器较多。相反，4字节的数据传输需要的ET 200S 机架上的I/O 存储器较少，但是提供的吞吐率较低。您选择的模块类型取决于您的应用要求。
