2M接口基本知识点简介

2017-05-12 | doc | 433KB | 次下载 | 1积分

资料介绍

  目前通信业务设备的接口应用中,百分之九十以上的接口是2M的接口,本人在实际工作中,发现很多问题都是由于对2M接口不了解,导致问题的复杂化,为此,希望在这篇文章中对2M接口的基本知识点进行汇总和归类,给大家一个参考,如有不正确的地方,欢迎大家进行交流。

  一、 硬件接口类型:主要有非平衡的75欧姆,平衡的120欧姆两种接口类型。目前通信机房内的2M接口基本上是非平衡的75欧姆物理接口(一收一发),部分在电信机房内使用的是平衡式120欧姆物理接口(一收一发两地)。

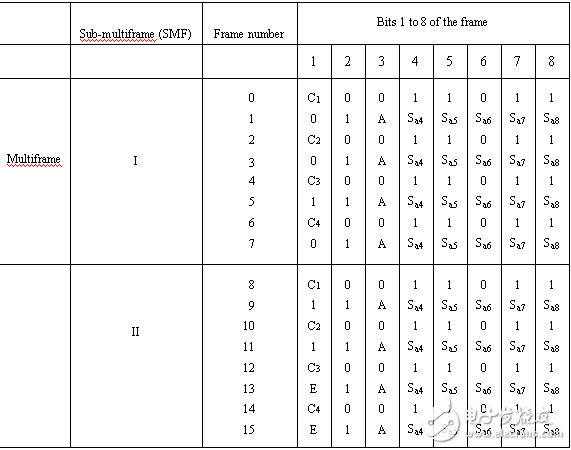

  二、 2M的帧结构。以前经常有人问,2M到底是什么?有些什么东西?现在,向大家详细进行介绍一下。

  1、 信号的传输首先是将interwetten与威廉的赔率体系 信号转化成数字信号,目前广泛使用的是脉冲编码调制(即PCM)编码进行模数转换。

  2、 在进行信号数字化后,为了适合数字传输线路上的传输特性还需进行传输码型编码,2M使用的传输码型是HDB3码。HDB3码的主要特点是“0”码变换后仍是“0”码不变,“1”码交替变换为+1或-1,当码字序列中的的“0”码多于3个时,则第4个“0”码就用一个传号代替,用来增加其定时时钟信息的含量以利于时钟提取。

  2M是2048kbit/s的简称,那2048kbit/s是怎么计算出来的呢,2M有帧的这种概念,一帧内有32个时隙,每个时隙由8个BIT组成,1秒传送的帧数是8000帧,因此,总的速率就是32*8*8000=2048kbit/s。2M内的每个信道的速率算法如下:8*8000=64kbit/s,这就是64K信道的由来
2M接口基本知识点简介
