基站应用中的LVDS基础知识

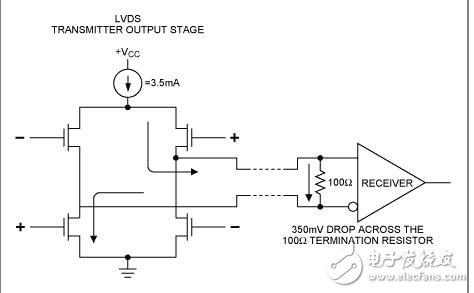

LVDS是物理层数据接口标准，由TIA/EIA-644和IEEE® 1596.3标准定义，主要为在平衡阻抗可控的100Ω介质上实现高速、低功耗、低噪声点对点通信而设计。与其它差分信号标准类似，LVDS由于消除了磁场，因而比单端信号辐射的噪声要低得多。同时外来噪声作为共模信号耦合到两根线上（即两根线上的噪声电平相同），因此它的抗噪声能力比单端信号要强得多。另外，LVDS驱动器的输出采用电流驱动方式（图1），与其它差分信号标准中的电压驱动相比，可减少地线回流，消除了穿通电流。降低电压摆幅（只有±350mV，而正射极耦合逻辑（PECL）为±800mV，RS-422为±2V）使LVDS能够达到与PECL （》 800Mbps）等同的数据速率，而功耗只有PECL的十分之一。LVDS的高速、低功耗和低噪声特性使其成为3G基站信号传送的理想标准。
