双绞线传输器的原理及优势

　　双绞线传输器一般是指利用网线来传输视频的设备，双绞线传输利用差分传输原理，在发射端将视频信号变换成幅度相等、极性相反的视频信号，通过双绞线传输后，在接收端将二个极性相反的视频信号相减变成通常的视频信号，故能有效抑制共模干扰，即使在强干扰环境下，其抗干扰能力远比同轴电缆好，而且通过对视频信号的处理，其传输的图象信号也比同轴电缆清晰，同一根网线相互之间不会发生干扰。

　　下面简单介绍一下双绞线传输器的原理及优势。

　　双绞线传输器的传输原理

　　采用双绞线传输视频信号，基本的原理是：

　　1、通常的视频信号，是一种非平衡方式的视频基带信号，适合在同轴电缆这种非平衡传输方式的线缆中传输。而双绞线是一种平衡传输方式的线缆，正是由于平衡传输和线缆双绞的模式，使得双绞线传输具有很强的抗干扰能力，所以要使用双绞线传输视频信号，必须将视频信号转换成平衡信号。

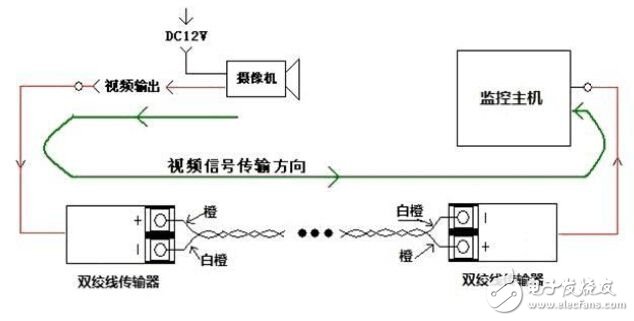

　　2、转换成平衡模式的视频信号，就可以直接在双绞线上传输了，同时不容易受到各种干扰信号的影响。到了监控终端，由于录像、显示等大部分监控设备的输入端口都是非平衡方式的，所以需要将双绞线传输过来的平衡信号再转换成非平衡信号。也就是，使用双绞线代替视频线传输视频信号，只需要在线缆的前、后端均加进平衡/非平衡转换器（按压式端子）即可。

　　3、最简单的转换器，实质是一个高磁通量、高带宽的磁环上的平行并绕的视频互感线圈，这就是常说的无源转换器。它只起到平衡/非平衡转换的作用，是个无源器件，不会带来新的失真，也不会产生噪声，但对信号有一定程度上的衰减。

　　4、由于视频信号在双绞线上传输时，信号的衰减尤其是高频份量的衰减，特别严重，所以经过双绞线传输之后的平衡视频信号，一般情况下都必须经过一个放大电路进行放大，并且针对信号特别是高频信号的衰减情况，给予提升恢复，然后再变换成非平衡信号，供给监视器等后级器材使用。通常这个放大器叫做双绞线接收器，起到放大、补偿的作用，一般上面都有二个可调的电位器，分别根据实际情况调节整个放大器的放大增益以及对高频分量的补偿量。

　　双绞线传输器的优势

　　双绞线的使用由来已久，在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线，我们今天广泛使用的局域网也是使用双绞线对。双绞线之所以使用如此广泛，是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点：

　　1）传输距离远、传输质量高：

　　由于在双绞线收发器中采用了先进的处理威廉希尔官方网站 ，极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差，保持了原始VGA图象的亮度和色彩以及实时性，在传输距离达到300m或更远时，图象信号基本无失真。

　　2）布线方便、线缆利用率高：

　　一根非屏蔽双绞线既可以传输高清图像信号，还可以传输高保真立体音频信号。另外，楼宇大厦内广泛铺设有5类非屏蔽双绞线，随便取其一根就可以传输一路信号，无须另外布线，即使是重新布线，5类缆也比光纤、同轴缆容易，大大简化了工程布线难度，提高了线缆利用率，同时避免了各种信号单独布线带来的麻烦，减少了工程造价。

　　3）抗干扰能力强：

　　双绞线能有效抑制共模干扰，即使在强干扰环境下，双绞线也能传送极好的图象信号，而且，多根双绞线相互之间不会发生干扰。

　　4）可靠性高、使用方便：

　　利用双绞线传输高清视频信号，在信号源出接入专用发射机，在远端显示设备上要接入专用接收机。这种双绞线传输设备价格便宜，使用起来也很简单，无需专业知识，也无太多的操作，一次安装，长期稳定工作。

　　5）价格便宜，取材方便：

　　由于使用的是广泛使用的普通5类、超5类、6类非屏蔽双绞线，各地都购买容易，而且价格也很便宜，给工程应用带来极大的方便。
