带你详细解析串行外设接口(SPI)总线时序

　　SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议。SPI是一个环形总线结构，由ss（cs）、sck、sdi、sdo构成，其时序其实很简单，主要是在sck的控制下，两个双向移位寄存器进行数据交换。

　　SPI总线是Motorola公司推出的三线同步接口，同步串行3线方式进行通信：一条时钟线SCK，一条数据输入线MOSI，一条数据输出线MISO;用于 CPU与各种外围器件进行全双工、同步串行通讯。SPI主要特点有：可以同时发出和接收串行数据;可以当作主机或从机工作;提供频率可编程时钟;发送结束中断标志;写冲突保护;总线竞争保护等。

　　SPI总线有四种工作方式（SP0， SP1， SP2， SP3），其中使用的最为广泛的是SPI0和SPI3方式。SPI模块为了和外设进行数据交换，根据外设工作要求，其输出串行同步时钟极性和相位可以进行配置，时钟极性（CPOL）对传输协议没有重大的影响。如果CPOL=0，串行同步时钟的空闲状态为低电平；如果CPOL=1，串行同步时钟的空闲状态为高电平。时钟相位（CPHA）能够配置用于选择两种不同的传输协议之一进行数据传输。如果 CPHA=0，在串行同步时钟的第一个跳变沿（上升或下降）数据被采样；如果CPHA=1，在串行同步时钟的第二个跳变沿（上升或下降）数据被采样。

　　SPI主模块和与之通信的外设音时钟相位和极性应该一致。

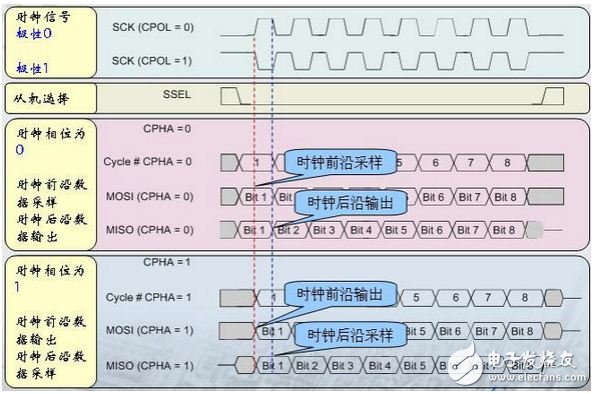

　　SPI时序详解---SPI接口在模式0下输出第一位数据的时刻SPI接口有四种不同的数据传输时序，取决于CPOL和CPHL这两位的组合。图1中表现了这四种时序，时序与CPOL、CPHL的关系也可以从图中看出。

　　图1

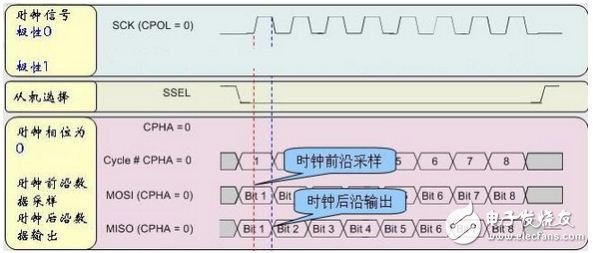

　　CPOL 是用来决定SCK时钟信号空闲时的电平，CPOL＝0，空闲电平为低电平，CPOL＝1时，空闲电平为高电平。CPHA是用来决定采样时刻的，CPHA=0，在每个周期的第一个时钟沿采样，CPHA＝1，在每个周期的第二个时钟沿采样。由于我使用的器件工作在模式0这种时序（CPOL＝0，CPHA＝0），所以将图1简化为图2，只关注模式0的时序。

　　图2

　　我们来关注SCK的第一个时钟周期，在时钟的前沿采样数据（上升沿，第一个时钟沿），在时钟的后沿输出数据（下降沿，第二个时钟沿）。首先来看主器件，主器件的输出口（MOSI）输出的数据bit1，在时钟的前沿被从器件采样，那主器件是在何时刻输出bit1的呢？bit1的输出时刻实际上在SCK信号有效以前，比SCK的上升沿还要早半个时钟周期。bit1的输出时刻与SSEL信号没有关系。再来看从器件，主器件的输入口MISO同样是在时钟的前沿采样从器件输出的bit1的，那从器件又是在何时刻输出bit1的呢。从器件是在SSEL信号有效后，立即输出bit1，尽管此时SCK信号还没有起效。

　　从这张图就可以很清楚的看出主从器件的bit1是怎样输出的。
