6N139 低输入电流，高增益光电耦合器

描述

这款高增益光耦系列 使用发光二极管和集成的高增益光电探测器，在输入和输出之间提供极高的电流传输率。光电二极管和输出级的独立引脚可产生TTL兼容的饱和电压和高速操作。如果需要，可以将VCC和VO端子连接在一起以实现常规的光电灵活操作。基本接入终端允许进行增益带宽调整。

6N139用于CMOS，LSTTL或其他低功耗应用。在0 ^o C至70 ^o C工作范围内，保证最小电流传输率为400％，仅为0.5 mA的LED电流。

选择可根据要求提供低至250 mA的较低输入电流。

功能

• 高电流传输率 - 2000％典型
• 低输入电流要求 - 0.5 mA
• TTL兼容输出 - 0.1 V VOL典型
• 性能保证在0°C至0°C的温度范围内70°C
• 基本访问允许增益带宽调整
• 高输出电流 - 60 mA
• 安全认证
  UL认可 - 2500 V rms适用于1根据UL 1577认证，分钟和5000 V rms 1分钟（选件020）

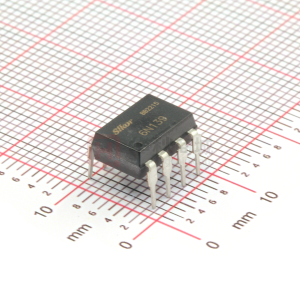

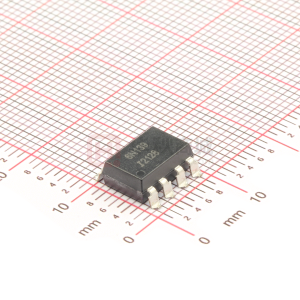

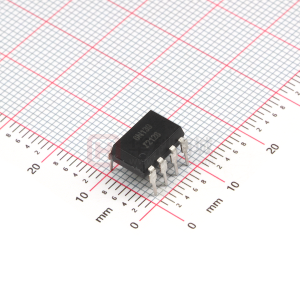

• 提供8引脚DIP或SOIC-8封装或宽体封装
• 可用选项包括：
  020 = 5000 Vrms / 1分钟UL额定值选项
  300 =鸥翼表面贴装选项
  500 =卷带包装选项
  XXXE =无铅选项

应用

• 接地隔离大多数逻辑系列 - TTL / TTL，COMS / TTL，CMOS / CMOS，LSTTL / TTL，CMOS / LSTTL
• 低输入电流线路接收器
• EIA RS-232C线路接收器
• 电话铃声检测器
• 117 V交流线路电压状态指示灯 - 低输入功率耗散
• 低功耗系统 - 接地隔离
