LTC3261 高电压、低静态电流的负输出充电泵

优势和特点

• 4.5V 至 32V V_IN 范围
• 负输出充电泵可产生 –V_IN
• 在突发模式 (Burst Mode^®) 操作中具有 60μA 静态电流
• 充电泵输出电流高达 100mA
• 50kHz 至 500kHz 可编程振荡器频率
• 短路 / 热保护

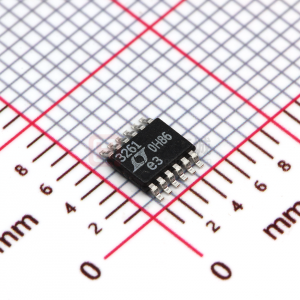

• 扁平的耐热性能增强型 12 引脚 MSOP 封装

产品详情

LTC^®3261 是一款高电压的负输出充电泵，可在一个 4.5V 至 32V 的宽输入范围内运作，并能够提供高达 100mA 的输出电流。

充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式操作中，充电泵 V_OUT 调节至 –0.94 • V_IN，而且 LTC3261 仅吸收 60μA 的静态电流。在恒定频率模式中，充电泵产生一个等于 –V_IN 的输出，并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3261 采用耐热性能增强型 12 引脚 MSOP 封装。

Applications

• 双极性 / 负输出电源
• 工业 / 仪表偏置发生器
• 便携式医疗设备
• 便携式仪器


方框图
