AD620 低漂移、低功耗仪表放大器，增益设置范围1至10000

优势和特点

• 易于使用
  通过一个外部电阻设置增益
  (增益范围：1至10000)
  宽电源电压范围(±2.3 V至±18 V)
  具有比三运放IA设计更高的性能

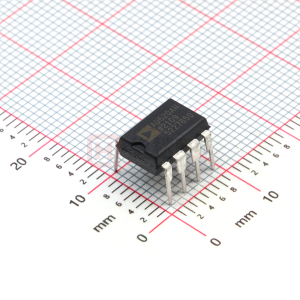

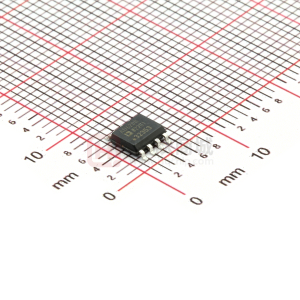

  提供8引脚DIP和SOIC封装
  低功耗，最大电源电流为1.3 mA
• 低噪声
  输入电压噪声：9 nV/√Hz（1 kHz）
  0.28 µV p-p噪声（0.1 Hz至10 Hz）
• 出色的直流性能(B级)
  输入失调电压：50 µV(最大值)
  输入失调漂移：0.6 µV/°C(最大值)
  输入偏置电流：1.0 nA(最大值)
  共模抑制比：100 dB(最小值，G = 10)
• 出色的交流特性
  带宽：120 kHz (G = 100)
  0.01%建立时间：15 µs

产品详情

AD620是一款低成本、高精度仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至10,000。此外，AD620采用8引脚SOIC和DIP封装，尺寸小于分立电路设计，并且功耗更低（最大电源电流仅1.3 mA），因而非常适合电池供电及便携式（或远程）应用。

AD620具有高精度（最大非线性度40 ppm）、低失调电压（最大50 µV）和低失调漂移（最大0.6 µV/°C）特性，是电子秤和传感器接口等精密数据采集系统的理想之选。它还具有低噪声、低输入偏置电流和低功耗特性，使之非常适合ECG和无创血压监测仪等医疗应用。

由于其输入级采用Superßeta处理，因此可以实现最大1.0 nA的低输入偏置电流。AD620在1 kHz时具有9 nV/ÖHz的低输入电压噪声，在0.1 Hz至10 Hz频带内的噪声为0.28 µV p-p，输入电流噪声为0.1 pA/ÖHz，因而作为前置放大器使用效果很好。同时，AD620的0.01%建立时间为15 µs，非常适合多路复用应用；而且成本很低，足以实现每通道一个仪表放大器的设计。

方框图
