CD4049UB和CD4050B器件是反相和同相十六进制缓冲器，仅使用一个电源电压（VCC ）。当这些器件用于逻辑电平转换时，输入信号高电平（VIH）可能超过VCC电源电压。这些器件旨在用作CMOS到DTL或TTL转换器，可以直接驱动两个DTL或TTL负载。 （VCC= 5 V，VOL≤0.4V，IOL≥3.3mA。）
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| IOL (Max) (mA) |
| IOH (Max) (mA) |
| Schmitt Trigger |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| CD4049UB |
|---|
| CD4000 |
| 3 |
| 18 |
| 6 |
| 5 |
| 12 |
| 0.03 |
| 120 |
| 5.2 |
| -1.2 |
| No |
| Catalog |
| -55 to 125 |
|

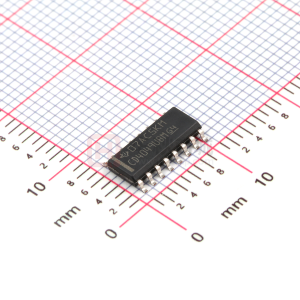

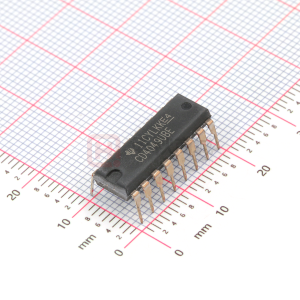

16PDIP 16SO 16SOIC 16SOIC 16TSSOP |
