TPD1E10B06器件是一款采用小型0402封装的单通道ESD瞬态电压抑制（TVS）二极管。这款TVS保护产品提供±30kV接触ESD和±30kV IEC气隙保护，并具有一个带背靠背TVS二极管的ESD钳位电路，用于支持双极或双向信号。该ESD保护二极管的线路电容为12pF，适用于支持数据传输速率高达400Mbps应用。 0402封装符合行业标准，便于将元件安装到空间受限型应用。
ESD保护产品的典型应用是为音频线路（麦克风，耳机和扬声器），SD接口，键盘或其他按钮， USB端口的VBUS引脚和ID引脚以及通用I /O端口等提供电路保护。该ESD钳位有利于为电子书，平板电脑，远程控制器，可穿戴设备，机顶盒以及电子销售点等终端设备提供保护。
| Number of Channels (#) |
| IO Capacitance (Typ) (pF) |
| Breakdown Voltage (Min) (V) |
| IEC 61000-4-2 Contact (+/- kV) |
| IEC 61000-4-2 Air-Gap (+/- kV) |
| Interface |
| Features |
| Bi-/Uni-Directional |
| IO Leakage Current (Max) (nA) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Dynamic Resistance (Typ) (Ω) |
| Clamping Voltage (V) |
| Pin/Package |
| TPD1E10B06 | TPD1E01B04 | TPD1E04U04 | TPD1E05U06 | TPD1E0B04 | TPD1E10B09 | TPD1E1B04 | TPD4E02B04 |
|---|---|---|---|---|---|---|---|
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 4 |
| 12 | 0.18 | 0.5 | 0.4 | 0.13 | 10 | 1 | 0.25 |
| 6 | 6.4 | 5 | 6.5 | 6.7 | 9.5 | 6.4 | 5.5 |
| 30 | 15 | 16 | 12 | 8 | 20 | 30 | 12 |
| 30 | 17 | 16 | 15 | 9 | 20 | 30 | 15 |
| Audio GPIO General Purpose Push Button | HDMI 1.4/1.3 HDMI 2.0 USB 3.0 USB Type-C | HDMI 1.4/1.3 HDMI 2.0 USB 2.0 USB 3.0 USB Type-C | Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS SATA/PCIe USB 3.0 USB Type-C | USB Type-C | Audio General Purpose | Audio Ethernet General Purpose LVDS USB 2.0 | HDMI 1.4/1.3 HDMI 2.0 USB 3.0 USB Type-C |
| 0402 | 0201 0402 | 0201 0402 | 0402 | 0201 0402 | 0402 | 0402 | N/A |
| Bi-Directional | Bi-Directional | Uni-Directional | Uni-Directional | Bi-Directional | Bi-Directional | Bi-Directional | Bi-Directional |
| 100 | 10 | 10 | 10 | 10 | 100 | 100 | 10 |
| Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 |
| X1SON | X1SON X2SON | X1SON X2SON | X1SON | X1SON X2SON | X1SON | X1SON | USON |
| 2X1SON: 1 mm2: 1 x .6(X1SON) | 2X1SON: 1 mm2: 1 x .6(X1SON) 2X2SON: 0 mm2: .3 x .6(X2SON) | 2X1SON: 1 mm2: 1 x .6(X1SON) 2X2SON: 0 mm2: .3 x .6(X2SON) | 2X1SON: 1 mm2: 1 x .6(X1SON) | 2X1SON: 1 mm2: 1 x .6(X1SON) 2X2SON: 0 mm2: .3 x .6(X2SON) | 2X1SON: 1 mm2: 1 x .6(X1SON) | 2X1SON: 1 mm2: 1 x .6(X1SON) | 10USON: 3 mm2: 1 x 2.5(USON) |
| 0.8 | 0.57 | 0.25 | 0.8 | 1.0 | 0.5 | 0.15 | 0.47 |
| 10 | 7.0 | 5.3 | 10 | 7.2 | 13 | 6.3 | 6.6 |
| 2X1SON | 2X1SON 2X2SON | 2X1SON 2X2SON | 2X1SON | 2X1SON 2X2SON | 2X1SON | 2X1SON | 10USON |

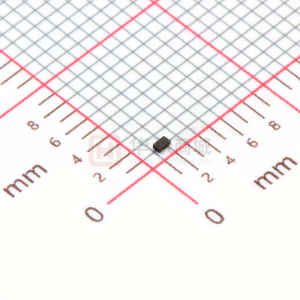

型号：TPD1E10B06DPYR 封装：X1SON-2_1X0.6MM
品牌：TI 描述：ESD抑制器/TVS二极管 VRWM=5.5V VBR(Min)=6V VC=14V IPP=5A X1SON2_1X0.6MM
金额：￥0.11057
去购买

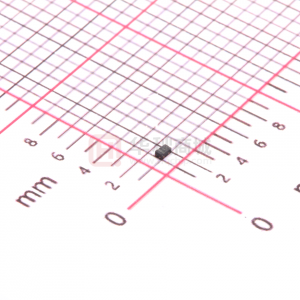

型号：TPD1E10B06DPYR-TP 封装：DFN1006-2
品牌：TECH PUBLIC 描述：ESD抑制器/TVS二极管 VRWM=5V VBR(Min)=6V VC=9V IPP=7A DFN1006-2
金额：￥0.05923
去购买

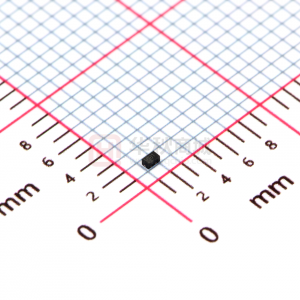

型号：TPD1E10B06QDPYRQ1 封装：X1SON-2_1X0.6MM
品牌：TI 描述：ESD抑制器/TVS二极管 VRWM=5.5V VBR(Min)=6V VC=14V IPP=5A X1SON2_1X0.6MM
金额：￥3.75950
