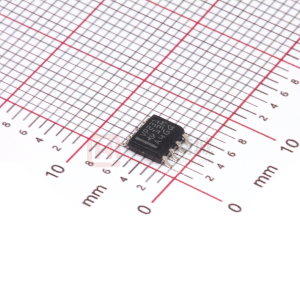

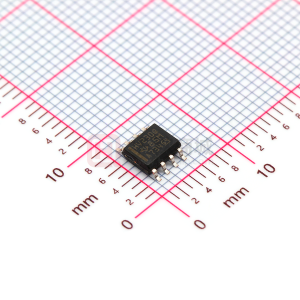

SN65HVD23 扩展共模 RS-485 收发器

SN65HVD2x系列中的收发器提供的性能远远超过典型的RS-485设备。除满足TIA /EIA-485-A标准的所有要求外。 SN65HVD2x系列工作在扩展的共模电压范围内，具有高ESD保护，宽接收器迟滞和故障安全操作等特性。该系列器件非常适用于长电缆网络和其他环境对普通收发器而言过于苛刻的应用。

这些器件专为多点双绞线电缆上的双向数据传输而设计。示例应用包括数字电机控制器，远程传感器和终端，工业过程控制，安全站和环境控制系统。

这些设备结合了3态差分驱动器和差分接收器，可以单个操作-V电源。驱动器差分输出和接收器差分输入在内部连接，形成差分总线端口，为总线提供最小负载。该端口具有扩展的共模电压范围，使该器件适用于长距离电缆的多点应用。

SN65HVD20器件可为高达64的互连网络提供高信号速率（高达25 Mbps）节点。

SN65HVD21器件允许最多256个连接节点，数据速率适中（最高5 Mbps）。控制驱动器输出压摆率，提供可靠的开关，具有减少高频噪声发射的成形转换。

SN65HVD22器件具有受控的驱动器输出压摆率，可在发射敏感应用中实现低辐射噪声并改善具有长短截线的信号质量。 SN65HVD23器件可以以高达500 kbps的信号速率连接多达256个SN65HVD22节点。

SN65HVD23器件实现了接收器均衡威廉希尔官方网站 ，可提高差分总线应用的抖动性能，数据速率高达25 Mbps，电缆长度可达SN65HVD24器件采用接收器均衡威廉希尔官方网站 ，可改善差分总线应用的抖动性能，数据速率从1 Mbps到10 Mbps，电缆长度可达1000米。

接收器包括故障安全电路，在输入信号丢失后250微秒内提供高电平输出。信号丢失的最常见原因是电缆断开，线路短路或总线上没有任何有源发射器。此功能可防止在这些故障条件下将噪声作为有效数据接收。此功能可用于有线或总线信号传输。

SN65HVD2x器件的工作温度范围为-40°C至85°C。
