SN65HVD10，SN75HVD10，SN65HVD11，SN75HVD11，SN65HVD12和SN75HVD12总线收发器组合了一个三态差分线路驱动器和差分输入线路接收器，可与3.3一起工作-V电源。它们设计用于平衡传输线，符合或超过ANSI标准TIA /EIA-485-A和ISO 8482：1993。这些差分总线收发器是单片集成电路，设计用于多点总线传输线上的双向数据通信。驱动器和接收器分别具有高电平有效和低电平有效，可以外部连接在一起，起到方向控制的作用。通过禁用驱动器和接收器可以实现极低的器件待机电流。
驱动器差分输出和接收器差分输入在内部连接，形成差分输入/输出（I /O）总线端口，设计用于每当驱动器被禁用或V CC = 0时，都会为总线提供最小负载。这些器件具有宽正负共模电压范围，适用于派对线应用。
（ 1）线路的信令速率是每秒进行的电压转换次数，以单位bps（每秒位数）表示。
所有商标均为其各自所有者的财产。
| Supply Voltage(s) (Nom) (V) |
| No. of TX |
| No. of RX |
| Duplex |
| Signaling Rate (Max) (Mbps) |
| IEC 61000-4-2 Contact (+/- kV) |
| HBM ESD (kV) |
| Fault Protection (V) |
| Number of Nodes |
| Common Mode Range |
| ICC (Max) (mA) |
| Isolated |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Approx. Price (US$) |
| SN65HVD11 | SN65HVD10 | SN65HVD12 | SN75HVD10 | SN75HVD11 | SN75HVD12 |
|---|---|---|---|---|---|
| 3.3 | 3.3 | 3.3 | 5 | 3.3 | 3.3 |
| 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 1 | 1 | 1 | 1 | 1 |
| Half | Half | Half | Half | Half | Half |
| 10 | 32 | 1 | 32 | 10 | 1 |
| N/A | N/A | N/A | N/A | N/A | N/A |
| 16 | 16 | 16 | 16 | 16 | 16 |
| -9 to 14 | -9 to 14 | -9 to 14 | -9 to 14 | -9 to 14 | -9 to 14 |
| 256 | 64 | 256 | 64 | 256 | 256 |
| -7 to 12 | -7 to 12 | -7 to 12 | -7 to 12 | -7 to 12 | -7 to 12 |
| 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 |
| No | No | No | No | No | No |
| Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| -40 to 125 -40 to 85 | -40 to 125 -40 to 85 | -40 to 85 | 0 to 70 | 0 to 70 | 0 to 70 |
| PDIP SOIC | PDIP SOIC | PDIP SOIC | PDIP SOIC | SOIC | PDIP SOIC |
| 1.30 | 1ku | 1.30 | 1ku | 1.30 | 1ku | 1.30 | 1ku | 1.30 | 1ku | 1.30 | 1ku |

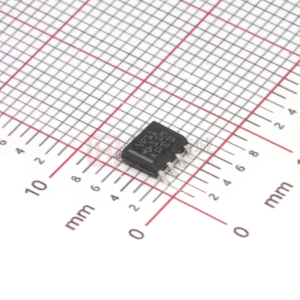

型号：SN65HVD11DR 封装：SOIC8_150MIL
品牌：TI 描述：Type: transceiver driver/receiver: 1/1 data rate: 10Mbps power supply voltage: 3V to 3.6V
金额：￥1.86999
去购买

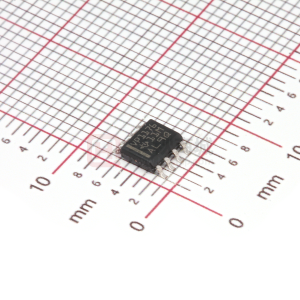

型号：SN65HVD1176DR 封装：SOIC8_150MIL
品牌：TI 描述：类型：收发器 驱动器/接收器：1/1 数据速率：40Mbps 电源电压：4.75V~5.25V
金额：￥9.09650
