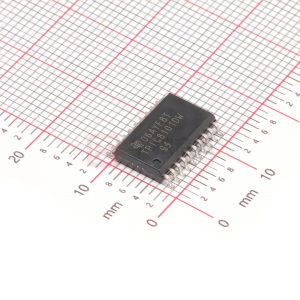

TPIC8101 振动和发动机爆震传感器接口

TPIC8101是一款双通道信号处理IC，用于检测内燃机的过早爆震。两个传感器通道可通过SPI总线选择。爆震传感器通常向放大器输入提供电信号。通过可编程带通滤波器处理感测信号以提取感兴趣的频率（发动机爆震或ping信号）。带通滤波器消除了与燃烧相关的任何发动机背景噪声。与预失真噪声相比，发动机背景噪声的幅度通常较低。

通过使用INT /HOLD信号对检测到的信号进行全波整流和积分。积分级的数字输出要么转换为模拟信号，要么通过输出缓冲器，要么直接由SPI读取。

这个模拟缓冲输出可以连接到A /D转换器，由微处理器读取。数字输出可以直接连接到微处理器。

来自A /D的数据使系统能够分析下一个火花点火正时周期的延迟时间量。通过微处理器闭环系统，提前和延迟火花正时可以优化特定发动机的负载/转速条件（存储在RAM中的数据）。
