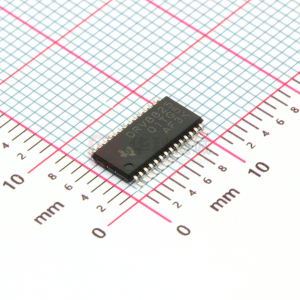

DRV8825 具有片上 1/32 微步进分度器的 2.5A 双极步进电机驱动器（Step/Dir 控制器）

DRV8825为打印机，扫描仪和其他自动化设备应用提供集成的电机驱动器解决方案。该器件具有两个H桥驱动器和一个微步进分度器，用于驱动双极步进电机。输出驱动器模块由N沟道功率MOSFET组成，配置为全H桥，以驱动电机绕组。 DRV8825能够从每个输出驱动高达2.5 A的电流（适当的散热，24 V和25°C）。

简单的STEP /DIR接口可以轻松连接控制器电路。模式引脚允许以最高1/32步模式配置电机。衰减模式是可配置的，因此可以使用缓慢衰减，快速衰减或混合衰减。提供低功耗睡眠模式，关闭内部电路以实现非常低的静态电流消耗。此睡眠模式可使用专用nSLEEP引脚设置。

提供内部关断功能，用于过流，短路，欠压锁定和过温。故障条件通过nFAULT引脚指示。
