INA180 INA180 多通道电流感应放大器

数据： INAx180 低侧和高侧电压输出电流检测放大器数据表 (Rev. D)

描述

INA180，INA2180和INA4180（INAx180）电流检测放大器专为经成本优化的应用而设计。这些器件是一系列电流检测放大器（也称为电流分流监控器）的一部分，可在独立于电源电压的-0.2V至+ 26V范围内的共模电压中检测电流检测电阻器上的压降.INAx180集成有一个匹配的电阻器增益网络，具有四个固定增益器件选项：20V /V，50V /V，100V /V或200V /V.该匹配增益电阻器网络可最大限度地减小增益误差并降低温漂。

所有这些器件由2.7V至5.5V单电源供电。单通道INA180消耗的最大电源电流为260μA;而双通道INA2180消耗的最大电源电流为500μA，四通道消耗的最大电源电流为900μA。

INA180采用具有两种不同引脚配置的5引脚SOT-23封装.INA2180采用8引脚VSSOP封装.INA4180采用14引脚TSSOP封装。所有器件选项的额定扩展工作温度范围为-40°C至+ 125℃。

特性

共模范围（V _CM）： - 0.2V至+ 26V
高带宽：350kHz（A1器件）
失调电压：
- ±150μV（最大值），V _CM = 0V
- ±500μV （最大值），V _CM = 12V
输出压摆率：2V /μs
精度：
- ±1％增益误差（最大值）
- 1μV/°C温漂（最大值）
增益选项：
- 20 V /V（A1器件）
- 50 V /V（A2器件）
- 100 V /V（A3器件）
- 200 V /V（A4器件）
瞬态电流：最大为260μA（INA180）

所有商标均为各自所有者的财产。

参数与其它产品相比电流感应放大器模拟输出


Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)

INA180	INA181	INA199	INA2180	INA4180
26	26	26	26	26
-0.2	-0.2	-0.1	-0.2	-0.2
150	150	150	150	150
0.2	0.2	0.1	0.2	0.2
100 20 200 50	100 20 200 50	50	100 20 200 50	100 20 200 50
1	1	1	1	1
20	20	10	20	20
84	84	100	84	84
350 210 150 105	350 210 150 105	80 30 14	350 210 150 105	350 210 150 105
5.5	5.5	26	5.5	5.5
2.7	2.7	2.7	2.7	2.7
0.3	0.3	0.115	0.5	1
1	1	1	2	4
Low-side Capable	Bi-directional Low-side Capable	Bi-directional Low-side Capable	Dual channel Low-side Capable	Low-side Capable Quad channel
Catalog	Catalog	Catalog	Catalog	Catalog
-40 to 125	-40 to 125	-40 to 125	-40 to 125	-40 to 125
SOT-23	SOT-23	SC70 UQFN	VSSOP	TSSOP
5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	6SC70: 4 mm2: 2.1 x 2(SC70) 10UQFN: 3 mm2: 1.4 x 1.8(UQFN)	8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	14TSSOP: 32 mm2: 6.4 x 5(TSSOP)

方框图 (1)

威廉希尔官方网站文档

数据手册（1）

INAx180 低侧和高侧电压输出电流检测放大器数据表 (Rev. D)

元器件购买 INA180 相关库存

电流检测放大器

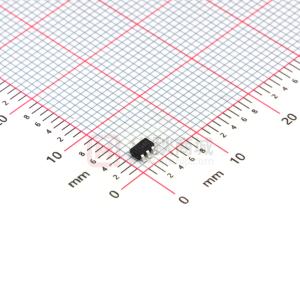

型号：INA180A2IDBVT 封装：SOT23-5

品牌：TI 描述：电流检测放大器 SOT23-5 2.7V~5.5V 260µA

金额：￥1.56695
去购买
电流检测放大器

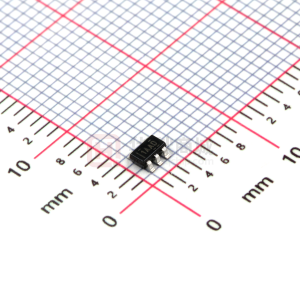

型号：INA180A4IDBVR 封装：SOT23-5
