INA118是一款低功耗，通用型仪表放大器，具有出色的精度。该器件采用多功能3运放设计，体积小巧，是各种应用的理想选择。电流反馈输入电路即使在高增益（G = 100时为70 kHz）时也能提供宽带宽。
单个外部电阻可将任何增益设置为1至10000.内部输入保护可承受高达±40的增益V无损坏。
INA118经过激光调整，适用于低失调电压（50μV），漂移（0.5μV/°C）和高共模抑制（G = 1000时为110 dB）。 INA118采用低至±1.35 V的电源供电，静态电流仅为350μA，非常适合电池供电系统。

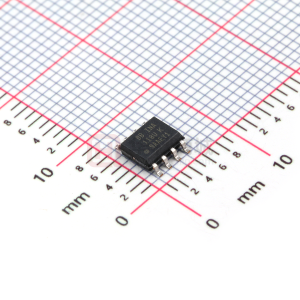

INA118采用8引脚塑料DIP和SO -8表面贴装封装，额定温度范围为-40°C至+ 85°C。
| Number of Channels (#) |
| Vs (Min) (V) |
| Vs (Max) (V) |
| CMRR (Min) (dB) |
| Input Offset (+/-) (Max) (uV) |
| Input Offset Drift (+/-) (Max) (uV/C) |
| Input Bias Current (+/-) (Max) (nA) |
| Noise at 1kHz (Typ) (nV/rt(Hz)) |
| Iq (Typ) (mA) |
| Bandwidth at Min Gain (Typ) (MHz) |
| Gain (Min) (V/V) |
| Gain (Max) (V/V) |
| Gain Error (+/-) (Max) (%) |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Noise at 0.1 Hz - 10 Hz (Typ) (uVpp) |
| Gain Non-Linearity (+/-) (Max) (%) |
| INA118 |
|---|
| 1 |
| 2.7 |
| 36 |
| 107 |
| 50 |
| 0.5 |
| 5 |
| 10 |
| 0.35 |
| 0.8 |
| 1 |
| 10000 |
| 1 |
| -40 to 85 |
| PDIP SOIC |
| See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) |
| 0.28 |
| 0.002 |
