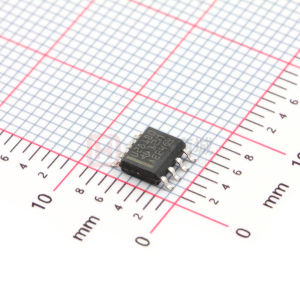

UCC28180 8 引脚持续传导模式 (CCM) PFC 控制器,UCC28180

数据:

描述

UCC28180是一款灵活且易于使用的8引脚有源功率因数校正(PFC)控制器,该控制器运行在连续导通模式(CCM)下,可为交流 - 直流前端中的升压前置稳压器提供高功率因数,低电流失真和出色的电压稳压。此控制器适用于100瓦至几千瓦范围内的通用交流输入系统,开关频率可在18kHz至250kHz范围内编程,以便轻松支持功率MOSFET和IGBT开关。集成的1.5A和2A(SRC-SNK)峰值栅极驱动输出在内部钳位为15.2V(典型值) ,无需使用缓冲电路即可快速接通,关闭以及轻松管理外部电源开关。

通过使用平均电流模式控制,在无需输入线路感测的情况下,即可实现输入电流低失真波整形,从而减少了外部组件数量。此外,该控制器的电流感测阈值有所降低,方便使用低值分流电阻来降低功率耗散,这对于高功率系统尤为重要。为了实现低电流失真,此控制器还特有用于消除相关误差的经调整电流环路稳压电路。

所有商标均为其各自所有者的财产。

简单外部网络可实现电流和电压控制环路的灵活补偿。此外,UCC28180提供一个基于电压反馈信号的增强型动态响应电路,此电路可改善在过压和欠压情况下对快速负载瞬变的响应.UCC28180内提供的独特VCOMP放电电路会在电压反馈信号超过V OVP_L 时激活,从而使控制环路能够快速稳定下来并避免触发过压保护功能。触发过压保护功能时,脉宽调制(PWM)的关闭经常会引起可闻噪声。受控软启动在启动期间逐渐调节输入电流,并减小电源开关上的应力。器提供多种系统级保护,其中包括VCC UVLO,峰值电流限制,软过流保护,输出开环检测,输出过压保护和引脚开路检测(VISNS)。经调整的内部基准提供精确保护阈值和稳压设定值。用户可通过将VSENSE引脚下拉至低于0.82V来控制低功耗待机模式。

特性

  • 8引脚解决方案(无需AC线路感测)
  • 宽范围可编程开关频率(对于基于金属氧化物半导体场效应应晶体管(MOSFET)和基于绝缘栅双极型晶体管(IGBT)的PFC控制器为18kHz至250kHz)
  • 用于降低iTHD的经调整电流环路
  • 电流感测阈值有所降低(最大限度降低分流电阻功耗)
  • 平均电流模式控制
  • 软过流和逐周期峰值电流限制保护
  • 具有滞后恢复功能的输出过压保护
  • 可闻噪声最小化电路
  • 开环检测
  • 改善输出过压和欠压状态期间的动态响应
  • 最高占空比为96%(典型值)
  • 针对无负载稳压的突发模式
  • VCC欠压锁定(UVLO),低附加动态功耗电流(ICC)启动(<75μA)

应用

  • 100瓦到几千瓦范围内的通用交流输入,CCM升压PFC转换器
  • 服务器和台机电源
  • 大型家用电器(空调,冰箱)
  • 工业电源(德国标准化学会(DIN)电源轨)
  • 平板(等离子(PDP),液晶(LCD)和发光二级管(LED))电视

所有商标均为其各自所有者的财产。

参数 与其它产品相比 功率因数校正


Device Type
Control Method
UVLO Thresholds On/Off (V)
Operating Supply (Max) (V)
Operating Supply Current (mA)
Pin/Package
Operating Temperature Range (C)
Rating
Features
UCC28180 UCC28019A
Single-phase PFC     Single-phase PFC
CCM     CCM
11.4/9.7     10.5/9.5
21     21
7     7.5
8SOIC     8PDIP
8SOIC
  -40 to 125
Catalog     Catalog
Audible noise minimization circuitry
Burst mode for no load regualtion
No AC line sensing
Programable switching frequency
< 150W Applications
> 750W Applications
Average Current Mode
Enable
OVP
