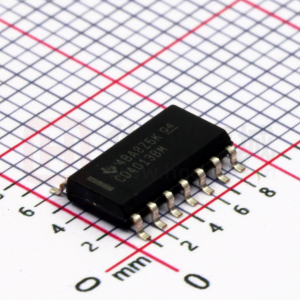

CD4013B-MIL CMOS 双路 D 类触发器

数据:

描述

CD4013B器件由两个相同的独立数据型触发器组成。每个触发器都有独立的数据,置位,复位和时钟输入以及Q和 Q 输出。这些器件可用于移位寄存器应用,并通过将 Q 输出连接到数据输入,用于计数器和切换应用程序。在时钟脉冲的正向转换期间,D输入端的逻辑电平被传送到Q输出。设置或复位与时钟无关,分别由置位或复位线上的高电平完成。

CD4013B类型采用14引脚双列直插塑料封装(E后缀) ),14引脚小外形封装(M,MT,M96和NSR后缀)和14引脚薄型收缩小外形封装(PW和PWR后缀)。

特性

  • 异步设置 - 重置功能
  • 静态触发器操作
  • 中速操作: 16 V(典型值)10 V电源时钟切换速率
  • 标准对称输出特性
  • 在整个封装温度范围内,18 V时最大输入电流为1μA:
    • 100 nA,18 V和25°C
  • 噪声容限(超过整个封装温度范围):
    • 1 V,V DD = 5 V
    • 2 V,V DD = 10 V
    • 2.5 V,V DD = 15 V

参数 与其它产品相比 触发器/锁存器/寄存器


Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
Input Type
3-State Output
IOL (Max) (mA)
Output Type
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CD4013B-MIL
CD4000
3
18
2
8
0.06
130
CMOS
No
1.5
CMOS
Military
-55 to 125
CDIP
See datasheet (CDIP)
