AM3352 Sitara ARM Cortex-A8 微处理器

• 高达 1GHz Sitara™ ARM^® Cortex^®-A8 32 位精简指令集计算机 (RISC) 处理器
  • NEON™单指令流多数据流 (SIMD) 协处理器
  • 32KB L1 指令和 32KB 带有单位检错（奇偶校验）的数据缓存
  • 带有错误校正码 (ECC) 的 256KB L2 缓存
  • 176KB 片载启动 ROM
  • 64KB 专用 RAM
  • 仿真和调试 - JTAG
  • 中断控制器（最多可控制 128 个中断请求）
• 片上存储器（共享 L3 RAM）
  • 64KB 通用片上存储器控制器 (OCMC) 随机存取存储器 (RAM)
  • 可访问所有主机
  • 支持保持以实现快速唤醒
• 外部存储器接口 (EMIF)
  • mDDR(LPDDR)、DDR2、DDR3、DDR3L 控制器：
    • mDDR：200MHz 时钟（400MHz数据速率）
    • DDR2：266MHz时钟（532MHz 数据速率）
    • DDR3：400MHz 时钟（800MHz 数据速率）
    • DDR3L：400MHz 时钟（800MHz 数据速率）
    • 16 位数据总线
    • 1GB 全部可寻址空间
    • 支持一个 x16 或两个 x8 存储器件配置
  • 通用存储器控制器 (GPMC)
    • 灵活的 8 位和 16 位异步存储器接口，具有多达七个片选（NAND、NOR、复用 NOR 和 SRAM）
    • 使用 BCH 代码，支持 4 位、8 位或 16 位 ECC
    • 使用海明码来支持 1 位ECC
  • 错误定位器模块 (ELM)
    • 与 GPMC 一起使用时，可通过 BCH 算法确定所生成的伴随多项式中数据错误的地址
    • 根据 BCH算法，支持 4 位、8 位和 16 位每 512 字节块错误定位
• 可编程实时单元子系统和工业通信子系统 (PRU-ICSS)
  • 支持 EtherCAT^®、PROFIBUS、PROFINET、EtherNet/IP™ 等协议
  • 2个可编程实时单元(PRU)
    • 32位可运行在200MHz的负载/存储RISC处理器
    • 8KB 带有单位检错（奇偶校验）的指令 RAM
    • 8KB 带有单位检错（奇偶校验）的数据RAM
    • 具有 64 位累加器的单周期 32 位乘法器
    • 增强型 GPIO 模块为外部信号提供移入/移出支持以及并行锁断
  • 12KB 带有单位检错（奇偶校验）的共享 RAM
  • 三个 120 字节寄存器组，可被每个 PRU 访问
  • 用于处理系统输入事件的中断控制器 (INTC)
  • 用于将内部和外部主机连接到 PRU-ICSS 内部资源的本地互连总线
  • PRU-ICSS 内的外设：
    • 一个带有流控制引脚的通用异步收发器 (UART) 端口，支持高达 12Mbps 的数据速率
    • 一个增强型捕捉(eCAP) 模块
    • 两个 MII 以太网端口，支持工业以太网（例如EtherCAT）
    • 一个 MDIO 端口
• 电源、复位和时钟管理 (PRCM) 模块
  • 控制待机模式和深度休眠模式的进入和退出
  • 负责休眠排序、电源域关闭排序、唤醒排序和电源域打开排序
  • 时钟
    • 集成了 15MHz 至 35MHz 的高频振荡器，用于为各种系统和外设时钟生成参考时钟
    • 支持子系统和外设的单独时钟使能和禁用控制，帮助降低功耗
    • 五个 ADPLL，用于生成系统时钟（MPU 子系统、DDR 接口、USB 和外设 [MMC 和SD、UART、SPI、I²C]、L3、L4、以太网、GFX [SGX530]、LCD 像素时钟 ）
  • 电源
    • 两个不可切换的电源域（实时时钟 [RTC] 和唤醒逻辑 [WAKEUP]）
    • 三个可切换电源域（MPU 子系统 [MPU]、SGX530 [GFX]、外设和基础设施 [PER]）
    • 执行 SmartReflex™ 2B 类，基于芯片温度、过程变化和性能实现内核电压调节（自适应电压调节 [AVS]）
    • 动态电压频率缩放 (DVFS)
• 实时时钟 (RTC)
  • 实时日期（年、月、日和星期几）和时间（小时、分钟和秒）信息
  • 内部 32.768kHz 振荡器，RTC 逻辑和 1.1V 内部低压降稳压器 (LDO)
  • 独立的加电复位 (RTC_PWRONRSTn) 输入
  • 用于外部唤醒事件的专用输入引脚(EXT_WAKEUP)
  • 可编程警报可用于生成 PRCM 内部中断（用于唤醒）或 Cortex-A8 内部中断（用于事件通知）
  • 可编程警报可与外部输出 (PMIC_POWER_EN) 一起用来使能电源管理 IC，从而恢复非 RTC 电源域
• 外设
  • 多达两个带有集成 PHY 的 USB 2.0 高速 OTG 端口
  • 多达两个工业千兆位以太网 MAC（10、100 和 1000Mbps）
    • 集成开关
    • 每个 MAC 都支持 MII、RMII、RGMII 和 MDIO 接口
    • 以太网 MAC和交换机可独立于其它功能运行
    • IEEE 1588v2 精密时间协议 (PTP)
  • 多达 2 个控制器局域网 (CAN) 端口
    • 支持 CAN 版本 2 部分 A 和 B
  • 多达两个多通道音频串行端口 (McASP)
    • 高达 50MHz 的发送和接收时钟
    • 每个具有独立 TX 和 RX 时钟的 McASP 端口对应多达四个串行数据引脚
    • 支持时分多路复用 (TDM)、内部 IC 声音 (I2S) 和类似格式
    • 支持数字音频接口传输（SPDIF、IEC60958-1 和 AES-3 格式）
    • 用于发送和接收的 FIFO 缓冲器（256 字节）
  • 最多 6 个 UART
    • 所有UART 支持 IrDA 和 CIR 模式
    • 所有 UART 支持 RTS 和 CTS 流量控制
    • UART1 支持完整的调制解调器控制
  • 多达两个主从 McSPI 串行接口
    • 最多 2个芯片选择
    • 高达48 MHz
  • 多达三个 MMC、SD 和 SDIO 端口
    • 1 位、4 位和 8 位 MMC、SD 和 SDIO 模式
    • MMCSD0 具有专用于 1.8V 或 3.3V 操作的电源轨
    • 高达 48MHz 的数据传输速率
    • 支持卡检测和写保护
    • 符合 MMC4.3、SD 和 SDIO 2.0 规范
  • 多达三个 I²C 主从接口
    • 标准模式（高达 100kHz）
    • 快速模式（高达 400kHz）
  • 多达四组通用 I/O (GPIO) 引脚
    • 每组包含 32 个 GPIO 引脚（与其他功能引脚复用）
    • GPIO引脚可作为中断输入（每组多达两个中断输入）
  • 多达三个外部直接存储器访问 (DMA) 事件输入也可用作中断输入
  • 8 个 32 位通用计时器
    • DMTIMER1 是用于操作系统(OS) 节拍的 1ms 计时器
    • DMTIMER4–DMTIMER7为引脚输出
  • 一个安全装置计时器
  • SGX530 3D 图形引擎
    • 拼图架构每秒可提供最多 2000 万个多边形
    • 通用可扩展着色引擎 (USSE) 是一款包含像素和顶点着色功能的多线程引擎
    • 超过 Microsoft VS3.0、PS3.0 和 OGL2.0 的高级着色功能集
    • Direct3D Mobile、OGL-ES 1.1 和 2.0、OpenVG 1.0 以及 OpenMax 的行业标准 API支持
    • 精细的任务切换、负载均衡和电源管理
    • 高级几何 DMA 驱动型操作，最大程度地减少 CPU 交互
    • 可编程高质量图像防锯齿
    • 用于统一存储器架构中操作系统运行的完全虚拟化存储器寻址
  • LCD 控制器
    • 多达 24 位数据输出；每像素 8 位 (RGB)
    • 分辨率最高可达 2048 × 2048 （具有最高 126MHz 的像素时钟）
    • 集成 LCD 接口显示驱动器 (LIDD) 控制器
    • 集成光栅控制器
    • 集成 DMA 引擎可通过中断或固件计时器从外部帧缓冲器获取数据，无需加重处理器的负担
    • 512 字深内部 FIFO
    • 支持的显示类型：
      • 字符显示器 - 使用 LIDD 控制器对这些显示器进行编程
      • 无源矩阵 LCD 显示-使用 LCD 光栅显示控制器来为到无源显示的持续图形刷新提供定时和数据
      • 有源矩阵 LCD 显示-使用外部帧缓冲器空间和内部 DMA 引擎来驱动到控制面板的流数据
  • 12 位逐次逼近寄存器 (SAR) ADC
    • 每秒采集 200K 个样本
    • 可从 8:1模拟开关复用的八个模拟输入中任意选择输入
    • 可配置为用作 4 线、5 线或 8 线电阻式触摸屏控制器 (TSC)接口
  • 多达三个 32 位 eCAP 模块
    • 可配置为三个捕捉输入或者三个备用 PWM输出
  • 多达三个增强型高分辨率 PWM 模块 (eHRPWM)
    • 具有时间和频率控制功能的 16 位专用时基计数器
    • 可配置为 6 个单端，6 个双边对称，或者3个双边不对称输出
  • 多达 3 个 32 位增强型正交编码脉冲 (eQEP) 模块
• 器件标识
  • 包含电子熔丝组 (FuseFarm)，其中一些位厂家可编程
    • 生产 ID
    • 器件部件号（唯一的 JTAG ID）
    • 设备版本（可由主机 ARM 读取）
• 调试接口支持
  • 用于 ARM（Cortex-A8 和 PRCM）和 PRU-ICSS 调试的 JTAG 和 cJTAG
  • 支持器件边界扫描
  • 支持 IEEE1500
• DMA
  • 片上增强型 DMA 控制器 (EDMA) 搭载三个第三方传送控制器 (TPTC) 和一个第三方通道控制器 (TPCC)，支持多达 64 个可编程逻辑通道和 8 个 QDMA 通道。EDMA 用于：
    • 向/从片上存储器传送
    • 向/从外部存储器（EMIF、GPMC 和从外设）传送
• 处理器间通信 (IPC)
  • 集成了基于硬件的 IPC 邮箱，以及用于 Cortex-A8、PRCM 和 PRU-ICSS 之间进程同步的 Spinlock
    • 生成中断的邮箱寄存器
      • 4 个初启程序(Cortex-A8，PRCM，PRU0，PRU1)
    • 自旋锁具有 128 个软件指定的锁寄存器
• 安全性
  • 加密硬件加速器（AES、SHA、RNG）
  • 安全启动
• 启动模式
  • 通过锁存在 PWRONRSTn 复位输入引脚上升沿的启动配置引脚来选择启动模式

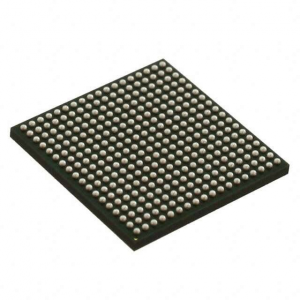

• 封装：
  • 298 引脚 S-PBGA-N298 Via Channel 封装
    （后缀 ZCE），0.65mm 焊球间距
  • 324 引脚 S-PBGA-N324 封装
    （后缀 ZCZ），0.80mm 焊球间距
