CD4543B 用于液晶显示的 CMOS BCD 至 7 段锁存器/解码器/驱动器

CD4543B是一款BCD至七段锁存器/解码器/驱动器，主要用于液晶显示器（LCD）应用。它还能够驱动发光二极管（LED），白炽灯，气体放电和荧光显示器。当引脚7连接到V _SS 时，该器件在功能上类似于CD4056B并可直接替代CD4056B。它与CD4056B的不同之处在于它具有显示消隐功能，而不是电平转换功能，只需要一个电源。当CD4056B用于电平转换模式时，需要两个电源。当CD4543B用于LCD应用时，必须将方波应用于PHASE输入和LCD设备的背板。对于LED应用，共阴极器件的PHASE输入需要逻辑1;共阳极器件需要逻辑0（参见真值表）。

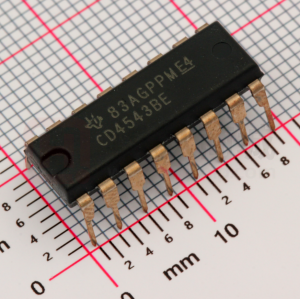

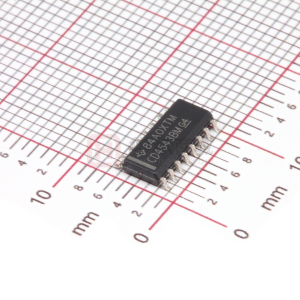

CD4543B采用16引脚双列直插塑料封装（E后缀），16引脚小外形封装（M，M96，MT和NSR后缀）和16引脚薄收缩小外形封装（PW和PWR后缀）。
