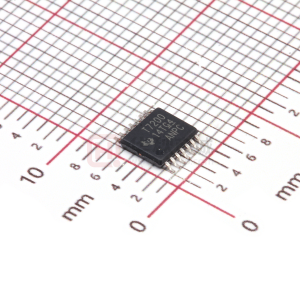

TDC7200 TDC7200 面向水、燃气、热量计量应用的时间数字转换器

数据:

描述

TDC7200是一款时间 - 数字转换器(TDC),适用于水表,燃气表和热量计等超声波感测装置。与TDC1000(超声波模拟前端)配套使用时,TDC7200可与MSP430,电源,无线器件以及相关源代码一起构成一套完整的德州仪器(TI)超声波感测解决方案。

时间数字转换器(TDC) )可执行秒表功能,测量START脉冲与多达5个STOP脉冲之间的时间间隔(渡越时间,即TOF)。这一功能使得用户能够灵活选择回声性能最佳的STOP脉冲。

该器件内置自校准时基,可对时间和温度偏差进行补偿。这一自校准功能使得时间数字转换器能够获得皮秒级精度。因此,TDC7200非常适用于注重高精度零流量和低流量测量的流量计应用。

TDC7200置于自主多周期平均模式下时,可降低系统功耗,非常适合电池供电式流量计。在此模式下,主器件会进入休眠模式以实现节能,并会在测量序列完成后由TDC中断唤醒。

特性

  • 分辨率:55ps
  • 标准偏差:35ps
  • 测量范围:
      < li>模式1:12ns至500ns
    • 模式2:250ns至8ms
  • 低功耗:0.5μA(2SPS)
  • < li>最多支持5个停止信号
  • 自主多周期平均模式,可实现低功耗
  • 电源电压:2V至3.6V
  • 工作温度范围:-40°C至85°C
  • 用于配置和寄存器访问的SPI主设件接口

应用

  • 流量计算:水表,燃气表和热量计
  • 磁致伸缩位置/液位感测
  • 无人机(激光雷达和声纳)的飞行时间,计量设备和投影仪器
  • 热量分配表

所有商标均为其各自所有者的财产。

参数 与其它产品相比 超声


# Input Channels
Interface
Active Supply Current (Typ) (mA)
Sleep Supply Current (Typ) (uA)
Supply Voltage (Max)
Supply Voltage (Min)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Approx. Price (US$)
Features
TDC7200 TDC7201
1     2
SPI     SPI
1.35     2.7
0.3     0.6
3.6     3.6
2.0     2.0
Catalog     Catalog
-40 to 85     -40 to 85
TSSOP     NFBGA
14TSSOP: 32 mm2: 6.4 x 5(TSSOP)     25NFBGA: 16 mm2: 4 x 4(NFBGA)
0.80 | 1ku     1.35 | 1ku
Time of flight     Time of flight
