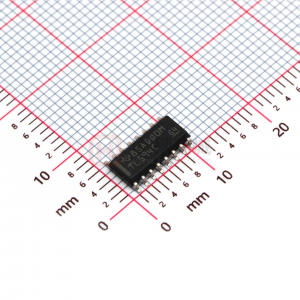

TL594 PWM控制器

TL594 PWM控制器集成了在单个芯片上构建脉冲宽度调制（PWM）控制电路所需的所有功能。该器件主要设计用于电源控制，为系统工程师提供了灵活性，可根据特定应用定制电源控制电路。

TL594 PWM控制器包含两个误差放大器，一个片内可调振荡器，死区时间控制（DTC）比较器，脉冲转向控制触发器，精度为1.5％的5V稳压器，欠压锁定控制电路和输出控制电路。

误差放大器的共模电压范围为-0.3 V至VCC-2 V.DTC比较器具有固定偏移，可提供约5％的死区时间。可以通过将RT端接到参考输出并为CT提供锯齿输入来旁路片上振荡器，或者它可以用于驱动同步多轨电源中的公共电路。

未提交的输出晶体管提供共发射极或射极跟随器输出能力。每个器件都提供推挽或单端输出操作，并通过输出控制功能进行选择。这些器件的架构禁止在推挽操作期间输出被脉冲两次的可能性。欠压锁定控制电路将输出锁定，直到内部电路工作。
TL594CD，CN，CDTB的工作温度范围为-40℃至85℃。
