首先映入眼帘的是首个警告标识:有触电危险,请勿打开。
使用spudger手机撬棒便可将Nexus Q的taoglas PU18 2.4/5.0 GHz Wi-Fi双频天线移除。
Wi-Fi天线只用于连接谷歌的云应用程序,而无法用来浏览网页。

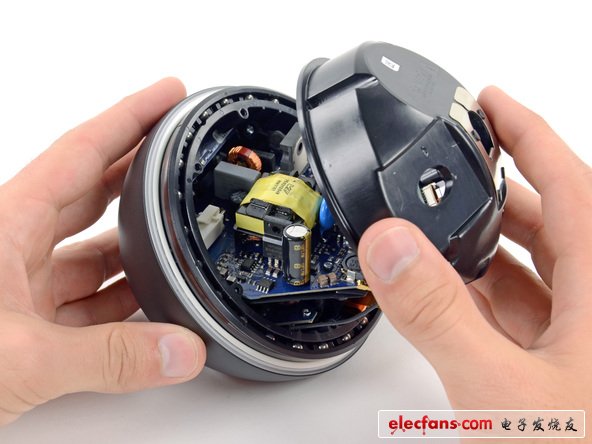

继续去掉一个连接器和几个T10 Torx螺丝之后,Nexus Q的内部构造便完全暴露了出来。
内部顶盖上我们发现了一块由T6 Torx螺丝固定的小型子板。上面印有条形码和E2230JG标识。子板上的部件为微型光电传感器(生产地为伊利诺伊州绍姆堡或加州圣克拉拉)。
接下来的另一块子板同样由T6 Torx螺丝固定。
子板上的部件包括:
·爱特梅尔ATMEGA328P微控制器(生产地为科罗拉多泉市或法国南特)
·恩智浦半导体44501 NFC控制器(产地为德国、中国、英国、挪威或新加波)
·TXC 8.00 MHz的石英晶体振荡器(产地为台湾桃园或中国浙江)
·LED状态指示灯
NFC天线同样也身藏于内部顶盖之中,可以被轻易取下。
我们认为Nexus Q内部顶盖的生产地为美国。这样一来,如产品设计发生改变,谷歌的工程师便可迅速与当地制造商进行交流,而无需不远万里飞到国外。

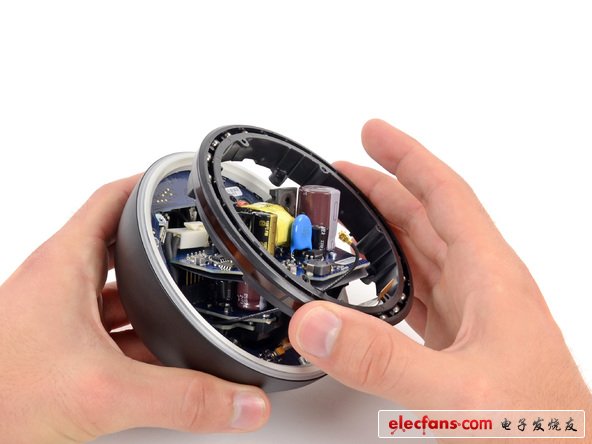

接着拧几下螺丝刀,Nexus Q的轴承套圈也被取了下来。套圈周围带有一些球轴承。
