ROHM开发出世界最小消耗电流180nA的DC/DC转换器“BD70522GUL”

ROHM最新的Nano Energy威廉希尔官方网站 助力纽扣电池实现10年驱动

＜概要＞

全球知名半导体制造商ROHM面向移动设备、可穿戴式设备及IoT设备等电池驱动的电子设备，开发出实现世界最小消耗电流的内置MOSFET的降压型DC/DC转换器*1)“BD70522GUL”。

“BD70522GUL”是旨在实现IoT领域的关键词“纽扣电池10年驱动”开发而成的超低功耗电源IC。在ROHM的垂直统合型生产体制下，利用凝聚“电路设计”、“布局”、“工艺”三大尖端模拟威廉希尔官方网站 优势而独创的Nano Energy威廉希尔官方网站 ，实现了世界最小的消耗电流180nA（n为10的负9次幂）。这使无负载时（应用待机时）的电池驱动时间比普通产品长1.4倍※，有助于CR2025等纽扣电池驱动的电子设备更长时间运行。此外，在业界最宽范围（10μA～500mA，从轻负载到最大负载）实现90%以上的功率转换效率。

本产品已于2017年10月开始出售样品（样品价格300日元/个：不含税），并计划于2018年3月起暂以月产100万个的规模投入量产。前期工序的生产基地为ROHM滨松株式会社（日本滨松市），后期工序的生产基地为ROHM Apollo Co., Ltd.（日本行桥市）。另外，本新闻发布的同时，还将同步开始本产品“BD70522GUL”和搭载本产品的评估板“BD70522GUL-EVK-101”的网售，用户可从AMEYA360和Right IC两家网售平台购买。

今后，ROHM将继续开发运用模拟威廉希尔官方网站 优势的高性能、高可靠性产品，为全社会的节能贡献力量。

＜背景＞

近年来，智能手机等移动设备、可穿戴式设备及IoT设备等用电池驱动的电子设备迅速普及。而且，为了提高产品的设计灵活度并确保配置新功能所用的空间，要求这些产品上搭载的元器件的功耗要降低到极限，以实现小型化并延长电池使用寿命。

一直以来，ROHM运用模拟英国威廉希尔公司网站 和电源系统的工艺威廉希尔官方网站 优势，并发挥垂直统合型生产体制的优势，致力于开发满足市场需求的电源IC。此次再次发挥这些优势，开发出搭载超低消耗电流威廉希尔官方网站 “Nano Energy”的电源 IC。

＜特点详情＞

新产品“BD70522GUL”是以IoT市场的关键词“纽扣电池10年驱动”为目标开发而成的超低功耗降压型电源IC。产品具备以下特点，非常有助于搭载蓄电池和小型电池的设备长时间驱动。

1．利用Nano Energy威廉希尔官方网站 ，实现世界最小的消耗电流180nA

利用凝聚新开发的独有控制电路、电源IC的最佳模拟元件布局、电源系统工艺0.35µm的BiCDMOS等ROHM在低消耗电流方面的模拟威廉希尔官方网站 优势而诞生的超低消耗电流威廉希尔官方网站 “Nano Energy”，实现了世界最小的消耗电流180nA。

实现世界最低消耗电流使得在诸如无负载时（应用待机时）的电池驱动时间比普通产品延长1.4倍。（ROHM调查数据）

2．在更宽的负载电流范围实现高效率

内置低损耗MOSFET，负载模式搭载根据负载电流自动无缝切换的Seamless Switching Mode Control (SSMC)功能，在消耗电流1µA以下的DC/DC转换器中，在业界最宽范围（10μA～500mA）实现90%以上的功率转换效率。

在众多电子设备和应用的不同状态下实现高效率的功率转换，有助于延长电池的驱动时间。

＜关于Nano Energy威廉希尔官方网站 ＞

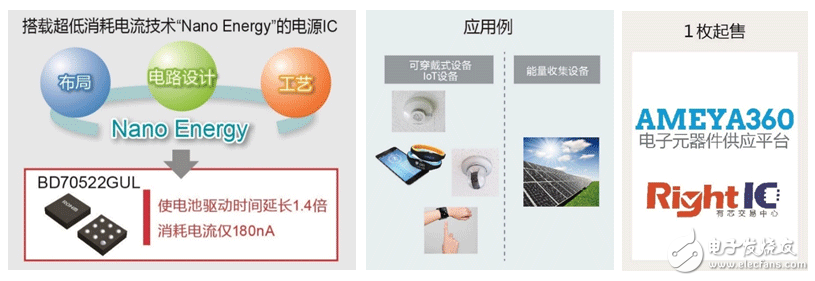

Nano Energy是在ROHM的垂直统合型生产体制下，融合“电路设计”、“布局”、“工艺”三大尖端模拟威廉希尔官方网站 优势实现的超低消耗电流威廉希尔官方网站 。有助于移动设备、可穿戴式设备及IoT设备等用蓄电池或小型电池驱动的电子设备的长时间驱动。

＜应用例＞

・可穿戴式设备、移动设备
・电池驱动的IoT设备（传感器节点）、小型工业设备（报警器、警报设备、电子货架标签等）

＜其他产品规格数据＞

产品型号



输入电压范围



输出电压



消耗电流



输出电压精度



工作频率



最大输出电流



工作温度范围



BD70522GUL



2.5V ～ 5.5V



1.2V, 1.5V, 1.8V,

2.0V,2.5V, 2.8V,

3.0V, 3.2V, 3.3V



180nA

(Typ.)



±2.0%



0.2Hz ～ 1MHz

(Typ.)



500mA



-40 ℃～85 ℃
