PLL-VCO设计及制作第一部分

PLL-VCO设计及制作第一部分

在此说明以晶体振荡器做为基准振荡器，将其与VCO以及PLL电路组合成为信号产生器的情形也被称为频率合成器。
此一PLL-VCO电路的设计规格如表l所示。振荡频率范围为40M~60MHz内的10MHz宽。每一频率阶段(step)宽幅为10kHz。频率的稳定度目标与晶体振荡电路相近。

PLL-VCO的工作原理

表1 PLL-VCO的设计规格
(根据使用目的与规格，决定振荡频率与频率阶段。频率稳定度高，且可以做阶段性变化。)
图3所示的为此将制作的PLL．VC0电路之方块图。假设VCO电路的振荡频率为53.29MHz工作原理。

(利用数字设定用SW设定BCD符码，做为频率的设定，将晶体与VCO电路做相位比较，以达频率稳定化。)

  首先，利用晶体产生10.24MHz之振荡。再将此做1024分频，产生fr=10kHz的基准频率。
另外，将VCO电路之振荡频率fosc利用N分频电路做N分频成为fo也即是，fo=fosc/N。此一分频比N之值，是利用数字设定用SW，根据BCD (Binary Coded Decimal)符码而设定的。
接着，利用相位比较器做fr与fo的相位比较。如果frfo时，会发生误差检出脉波。此再利用回路滤波器积分成为直流电压，以此控制VC0振荡电路，使fr=fo。
在PLL电路成为锁栓(Locked)状态时，VCO的振荡频率应该为fosc=N x f0=N x fr
假设数字设定用SW所设定的数字为"5329"时，fosc成为fosc=5329×10kHz=53.29MHz
所以，只要改变数字设定用SW所设定的数字，便可以改变VCO的振荡频率。
因此，PLL电路为利用频率反馈控制，使fr=fo。而且由于fr是经由晶体振荡器的频率分频而得，所以，PLL的VCO所产生的频率稳定度可以与晶体振荡器比美。

PLL用IC  MC145163P

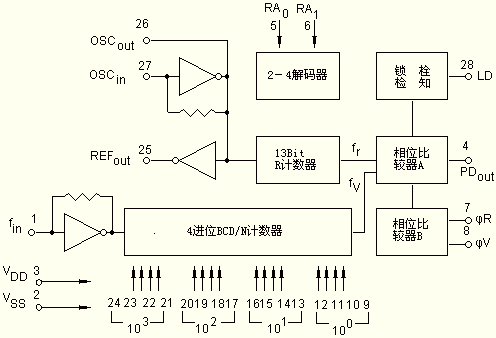

此所使用的PLL用IC为Motorola公司的MC145l63P。图4所示的为MC145163P的特性与端子连接图，以及方块图。
此一IC内含有可以产生基准频率fr的晶体振荡电路与分频电路，将VCO信号分频用的N分频电路，以及将fo与fr做为此较用的相位比较电路。
此一IC为28个端子DIP型。电源电压为3~9V工作原理，工作原理频率为30MHz(电源电压5V)，如果电源电压成为9V时，工作原理频率可以延伸至80MHz。因此，对于设计规格为40M~60MHz而言，不会有问题。

图4MCl45163P的构成
(此为LSI，集积度高，与VCO电路配合，可以组成PLL电路。)

图5所示的为实际的PLL-VCO电路的构成。
图5 PLL-VCO电路图
(VCO电路与缓冲放大器的工作原理电压为12V。为了提高MC145163P的工作原理频率，将电源电压提高至9V。)
