让你了解三个完整的OLED驱动显示方案

我们都知道，OLED驱动方式分为无源OLED（PMOLED）驱动方式和有源OLED（AMOLED）驱动方式。无源OLED属于电压驱动型，驱动方式比较简单，驱动视电流决定灰阶，在小尺寸、普通显示产品上，分辨率和画质不错，但要实现大尺寸、同时要减少电量消耗、延长电池使用时间，就必须考虑使用有源OLED驱动方式了。有源OLED属于电流驱动型，在电流整流性较无源OLED驱动方式佳，且不易产生漏电。同时使用低温多晶硅（Poly-si）TFT威廉希尔官方网站 时，电流可以产生阻抗较低的小型TFT，符合现今OLED显示器大尺寸、大屏幕的需求。

一般来说，OLED完整的驱动显示系统，除了由像素单元电路构成的矩阵显示屏以外，还应该包括驱动IC（行、列控制/驱动电路）、单片机控制电路等。

一个完整的OLED驱动显示系统构成

今天小编就来给大家讲讲现今市场上主流的OLED驱动解决方案（包括电源驱动、显示驱动等等）。

一、德州仪器LCD/OLED显示偏置方案

TPS65632 三路输出 AMOLED 显示器电源评估模块

在AMOLED显示屏方案上，德州仪器（TI）提供高效、低功耗、高性能优化的AMOLED偏置产品组合方案。只要选择正确的额定电流、输出电压和序列时序，就可以实现超小解决方案尺寸。

目前，德州仪器提供集成的 AMOLED（有源矩阵有机发光二极管）系列产品，涵盖从 1 英寸可穿戴产品解决方案到笔记本电脑面板尺寸的各种屏幕尺寸。

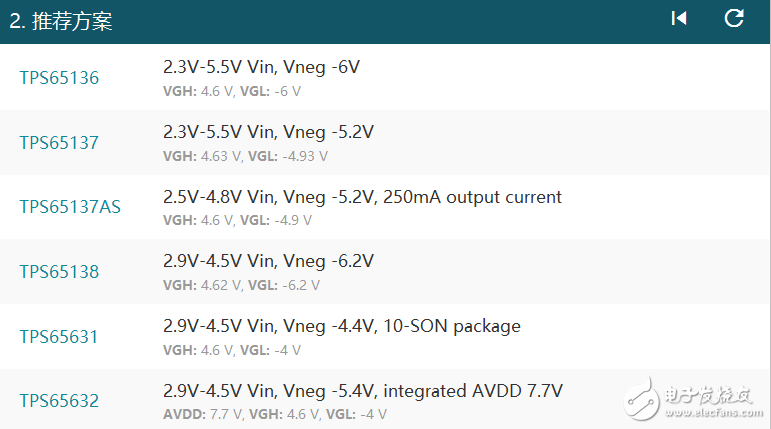

德州仪器OLED显示屏偏置电源驱动推荐方案：

OLED驱动电源 - 特色器件：

TPS65651：适用于中等外形尺寸的三路（AVDD、ELVSS、ELVDD）AMOLED 偏置电源

TPS65632：适用于小外形尺寸的三路（AVDD、ELVSS、ELVDD）AMOLED 偏置电源

TPS65631W：适用于屏幕尺寸小于 3 英寸的可穿戴智能手表应用的双路（ELVSS、ELVDD）AMOLED 偏置电源

偏置电源示例：

TPS65632（三路输出 AMOLED 显示屏电源）

描述：TPS65632 设计用于驱动需要 3 个电源轨（VPOS、VNEG 和 AVDD）的有源矩阵有机发光二极管 （AMOLED） 显示屏。 该器件分别为 VPOS、VNEG 和 AVDD 集成了升压转换器、反向降压-升压转换器以及升压转换器，这些转换器均适用于电池供电产品。 数字控制引脚 （CTRL） 允许用数字步长设定负输出电压。 TPS65632 采用全新威廉希尔官方网站 ，可提供出色的线路与负载调节性能。

特性：

· 2.9V 至 4.5V 输入电压范围

· 升压转换器 1 （VPOS）

- 4.6V 输出电压

- 0.5% 精度（25°C 至 85°C）

- 专用输出感测引脚

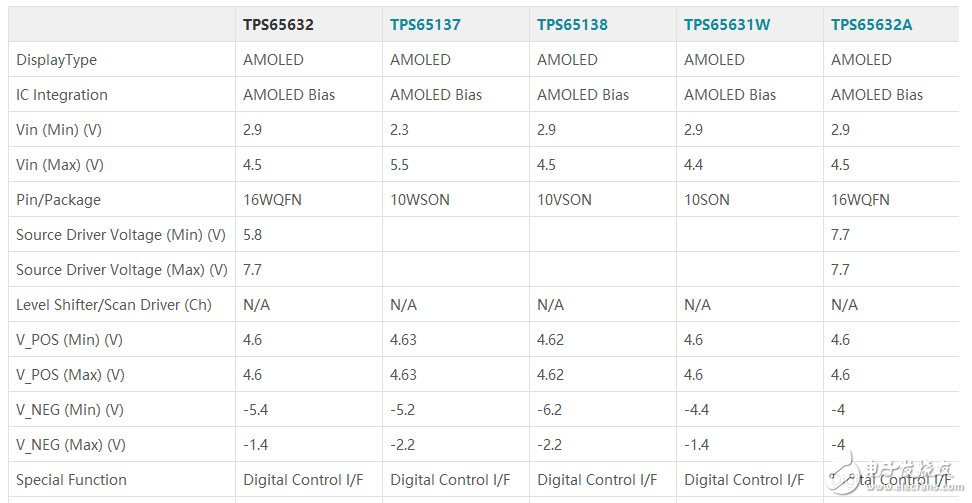

同类参数对比：
