一、任务
设计并制作一台双路相位可调信号发生器，使之能产生两路相位可调的正弦波信
号，其系统框图如图1 所示。

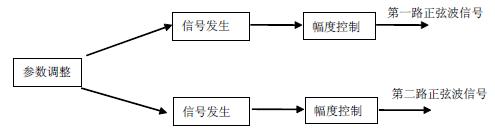

图1 双路正弦波信号发生器系统框图
二、要求
1．基本要求
（1）信号发生器能产生双路相位可以调整的正弦波周期性波形。
（2）两路正弦波输出信号频率在100Hz～100kHz 范围内可调, 输出信号频率稳定
度优于10-3；且输出的两正弦波信号的相位差可以调整为0°、45°、90°。
（3）在1kΩ负载条件下，两路输出正弦波信号的电压峰-峰值Vopp 在0～5V 范围
内可调；
（4）输出信号波形无明显失真；
（5）自制稳压电源。
2．发挥部分
（1）将两路正弦波输出信号频率范围扩展为10Hz～1MHz，输出信号频率在10Hz～
1MHz 范围内步进间隔为10Hz，输出信号频率值通过键盘进行设置；输出的两
正弦波信号的相位差以5°的步进进行调整，最大可以到达180°相差。两正
弦波输出的相位差通过键盘进行设置。
（2）在50Ω负载条件下，输出正弦波信号的电压峰-峰值Vopp 在0～5V 范围内可调，
调节步进间隔为0.1V，输出信号的电压值可通过键盘进行设置。
（3）可实时显示两路正弦波输出信号的幅度、频率和相位差。
（4）其他。
三、说明
设计报告正文应包括系统总体框图、核心电路原理图、主要流程图和主要的测试结
果。完整的电路原理图、重要的源程序和完整的测试结果可用附件给出。
