一、实验目的
1、熟悉中规模集成电路计数器的功能及应用。
2、进一步熟悉数字逻辑实验箱中的译码显示功能。
二、实验仪器及设备
1、数字逻辑实验箱DSB-3 1台
2、万用表 1只
3、双踪示波器XJ4328/XJ4318 一台
4、元器件：74LS00 74LS20 74LS161 各1块
导线 若干

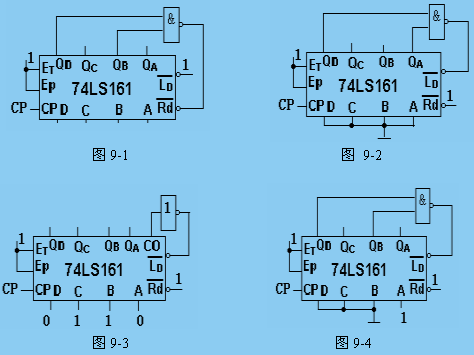

三、实验线路图
四、实验内容（简单实验步骤、实验数据及波形）
(一)用74LS161及辅助门电路实现一个10进制计数器：
1、利用异步清0端 。电路图如图9-1。
2、利用同步置数端LD，从0000开始计数。电路图如图9-2。
3、利用同步置数端LD，到1111结束。电路图如图9-3。
4、利用同步置数端LD，从某状态DCBA开始，到另一状态D1C1B1A1结束。（例：从0001开始，到1010结束的10进制）电路图如图9-4。
计数器的CP端接低频连续脉冲，输出状态接LED电平显示，逻辑电平开关作为并行输入数据，观察计数器的功能。列出表述其功能的计数状态顺序表，记录实验数据。
电路图9-4的数据为下表：
|
CP |
QD |
QC |
QB |
QA |
代表十进制数 |
|
0 |
0 |
0 |
0 |
1 |
1 |
|
1 |
0 |
0 |
1 |
0 |
2 |
|
2 |
0 |
2 |
1 |
1 |
3 |
|
3 |
0 |
1 |
0 |
0 |
4 |
|
4 |
0 |
1 |
0 |
1 |
5 |
|
5 |
0 |
1 |
1 |
0 |
6 |
|
6 |
0 |
1 |
1 |
1 |
7 |
|
7 |
1 |
0 |
0 |
0 |
8 |
|
8 |
1 |
0 |
0 |
1 |
9 |
|
9 |
1 |
0 |
1 |
0 |
10 |
|
10 |
0 |
0 |
0 |
0 |
0 |
（二）利用实验箱上的高频连续脉冲作CP，用示波器观察QD、QC、QB、QA的波形，并按时间对应关系记录下来。（略）
五、实验结果分析（回答问题）
1、74LS161的置0端为异步置0，置数端为同步置数。
2、若要求计数器具有暂停计数功能，可以：
A 封锁CP信号
B 令EP=ET=0
