晶体管共射极单管交流放大电路实验
一、实验目的
1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响；
2、 掌握放大器电压放大倍数的测试方法；
3、 熟悉常用电子仪器及interwetten与威廉的赔率体系
电路实验设备的使用。
二、实验内容及步骤
1．实验电路
实验电路如图1所示。各电子仪器连接时，为防止干扰，各仪器的公共端必须连在一起，同时信号源、交流毫伏表和示波器的引线应采用专用电缆线或屏蔽线，如使用屏蔽线，则屏蔽线的外包金属网应接在公共接地端上。

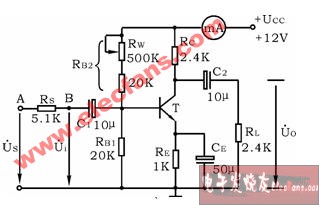

图1 共射极单管放大器实验电路
2．调试静态工作点 （20分）
（1） 暂不接入交流信号，把一直流电源调到12V；
（2） 将RW调至最大，接入12V直流电源；
（3） 调节RW，使IC＝2.0mA后， 用直流电压表测量三极管B极、E极和C极对地电压UB、UE、UC值，记入表1。
表1 实验数据表一 （条件： IC＝2mA ）
|
测 量 值 |
计 算 值 | ||||
|
UB（V） |
UE（V） |
UC（V） |
UBE（V） |
UCE（V） |
IC（mA） |
|
|
|
|
|
|
|
3．测量电压放大倍数 （20分）
(1) 调节函数信号发生器，使其输出有效值为10mV，频率为1KHz的正弦信号；
(2) 把上述调节好的的正弦信号加在放大器输入端（B与地），作为ui；
(3) 用示波器观察放大器输出电压uO波形，在波形不失真的条件下用交流毫伏表测量下述三种情况下的UO值，并用双踪示波器观察uO和ui的相位关系，记入表2，并计算电路的相应电压放大倍数AV 。
表2 实验数据表二 （条件：Ic＝2.0mA Ui＝10mV ）
|
RC（KΩ） |
RL(KΩ) |
Uo(V) |
AV |
观察记录一组uO和u1波形 |
|
2.4 |
∞ |
|
|
|
|
1.2 |
∞ |
|
| |
|
2.4 |
2.4 |
|
|
（1）置RC＝2.4KΩ，RL＝∞，Ui=10mV；
（2）用示波器监视输出电压波形，在uO不失真的条件下，调节RW，使IC分别为表3中之值，用交流毫伏表分别测出UO值，计算电压放大倍数AV，记入表3。
表3 实验数据表三 （条件： RC＝2.4KΩ RL＝∞ Ui= 10 mV ）
|
IC(mA) |
1.5 |
1.8 |
2.0 |
2.5 |
2.8 |
|
UO(V) |
|
|
|
|
|
|
AV |
|
|
|
|
|
5．观察静态工作点对输出波形失真的影响 （20分）
（1）置RC＝2.4KΩ，RL＝2.4KΩ；
（2）在未接入交流信号时，调节RW使IC＝2.0mA，测出UCE值；
（3）接入交流信号，逐步加大输入信号，使输出电压u0 足够大但不失真。 然后保持输入信号不变，分别增大和减小RW，使波形出现失真，绘出u0的波形，并用直流电流表和直流电压表分别测出失真情况下的IC和UCE值，记入表4中。
表4 实验数据四 （条件：RC＝2.4KΩ RL＝∞ Ui＝ mV ）
|
IC(mA) |
UCE(V) |
u0波形 |
失真情况 |
管子工作状态 |
|
|
|
|
| |
|
2.0 |
|
|
| |
|
|
|
|
|
三、实验总结 （每题10分，共20分）
1、总结RC，RL及静态工作点对放大器电压放大倍数的影响。
2、讨论静态工作点变化对放大器输出波形的影响。
