典型二阶系统设计及其瞬态响应和稳定性分析

将频率特性测试仪内信号发生器产生的超低频正弦信号的频率从低到高变化，并施加于被测系统的输入端[r（t）]，然后分别测量相应的反馈信号[b（t）]和误差信号[e（t）]的对数幅值和相位。频率特性测试仪测试数据经相关运算后在显示器中显示。

根据式（3-3）和式（3-4）分别计算出各个频率下的开环对数幅值和相位，在半对数坐标纸上做出实验曲线：开环对数幅频曲线和相频曲线。

根据实验开环对数幅频曲线画出开环对数幅频曲线的渐近线，再根据渐近线的斜率和转角确定频率特性（或传递函数）。所确定的频率特性（或传递函数）的正确性可以由测量的相频曲线来检验，对最小相位系统而言，实际测量所得的相频曲线必须与确定的频率特性（或传递函数）所画出的理论相频曲线在一定程度上相符。如果测量所得的相位在高频（相对于转角频率）时不等于-90o(q-p)[式中p和q分别表示传递函数分子和分母的阶次]，那么，频率特性（或传递函数）必定是一个非最小相位系统的频率特性。

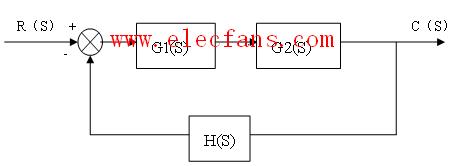

被测系统的interwetten与威廉的赔率体系 电路图：见图3-2

图3-2被测系统

四、  实验内容及步骤

测量系统的开环对数幅频曲线和相频曲线。

准备：将信号源单元（U1 SG）的ST插针和+5V插针用“短路块”短接。

实验步骤：

（1）    将频率测试仪中的信号发生器的频率调节为0.1MHz（正玄波），幅值调节至适当值，并施加至被测系统的输入端。

（2）    用示波器观察系统各环节波形，避免系统进入非线性状态。

（3）    测量系统误差信号[e（t）]的幅值（对数幅值，单位为分贝）和相位（度），并记录测量结果。

（4）    测量反馈信号[b（t）]的幅值（分贝）和相位（度）。

增大输入正弦信号的频率，直至300Hz，分别重复上述步骤。

表3-1 实验数据

实验中，由于传函是经拉氏变换推导出的，而拉氏变换是一种线性积分运算，因此它适用于线性定常系统，所以必须用示波器观察系统各环节波形，避免系统进入非线性状态。

实验中，系统输入正弦信号的幅值不能太大，否则反馈幅值更大，不易读出，同理，太小也不易读出。

五、  实验报告

1、    实验设备型号。

2、    实验目的。

3、    开环系统频率特性测试简要原理。

4、    被测系统模拟线路，实验数据。

5、    输入频率变化时的误差信号、反馈信号和开环频率特性的幅值和相位。
