基于机器视觉识别的交通灯控制系统

1、引言

机器视觉又称计算机视觉，是用计算机来实现人的视觉功能，也就是用机器代替人眼来做测量和判断。机器视觉威廉希尔官方网站 包含光源照明威廉希尔官方网站 、光成像威廉希尔官方网站 、传感器威廉希尔官方网站 、数字图像处理威廉希尔官方网站 、机械工程威廉希尔官方网站 、检测控制威廉希尔官方网站 、interwetten与威廉的赔率体系 与数字视频威廉希尔官方网站 、计算机威廉希尔官方网站 、人机接口威廉希尔官方网站 等相关威廉希尔官方网站 ，是实现计算机集成系统的基础威廉希尔官方网站 。

对于交通灯的识别，将使世界上7~8%的色盲、色弱患者驾驶汽车成为可能，也为无人驾驶汽车在威廉希尔官方网站 上前进一步。因而将为汽车工业以及汽车电子工业带来更大的经济效益，和更大的社会效益，并可在国际上填补该领域的空白。

2、基于机器视觉的交通灯识别方法

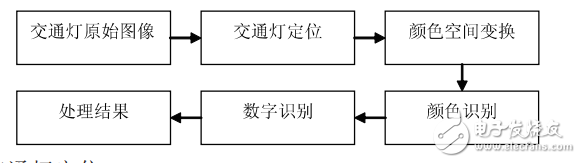

2.1、交通灯识别方法的流程图如下所示

2.2、交通灯定位

当获取一张原始的图像时，考虑到背景的变化及其他物体对交通灯识别的干扰，我们需要将图像中交通灯的部分提取出来。在此本文用交通灯的形状及灰度值来定位交通灯在图像中的位置。

2.2.1、交通灯形状的矩形度与圆形度

可以通过交通灯的矩形度来找出交通灯一定的范围，在此采用一种简单的矩形度计算方法rectangularity算子，即将上述低灰度值的分散区域作为输入区域，当得到某一矩形和输入区域有相同的一、二阶矩时，计算出输入区域的面积和该矩形面积的比，即为矩形度rectangularity的值。显然当输入区域为矩形时，得到矩形度的最大值1；输入的区域越接近矩形，则矩形度越接近与1（无输入区域时矩形度为0）。

通过上述矩形度的算法，可以在低灰度值的区域中筛选出一定范围（包含交通灯轮廓）的类矩形，最后通过交通灯在图像中占据的面积定位出交通灯的轮廓。

图2-1通过形状定位出交通灯的位置

然后在上图的基础上，采用一种简单的Circularity算子，确定出包含有交通灯的轮廓。

具体的算法如下：

假设F是一个闭合区域的面积，max这个区域内中心点到边界或轮廓的最大距离，那么：

circularity=F/（max^2*π）（2-1）

根据式2-1可得圆的circularity为1。由此可知对于一个轮廓或多边形包围的区域如果其circularity接近与1，那么这个轮廓近似于一个圆。可以通过一个阈值选取出与圆的相似的轮廓，例如可以选取circularity在［0.8，1］范围内的轮廓。如果有多个轮廓符合，则将这些轮廓所对应的区域存放入一个数组之内。

2.3、颜色空间变化

当确认交通灯的位置后，我们需要通过颜色识别来确定交通灯的状态。

由于RGB颜色空间的相似不能代表颜色的相似，HSI颜色空间则没有这个方面的问题，它们很适合人们肉眼的分辨，较好地反映人对颜色的感知和鉴别能力。因此可以先将RGB颜色空间转化为HSI颜色空间。

RGB空间转化为HSI空间的一般公式如下：

图2-2通过饱和度提取的交通灯信息

2.4、颜色识别

本文通过图像分割来识别交通灯的颜色。将图像通过选定的阈值分割后，找出所需要的图形。

2.4.1、基于阈值的分割

这是一种最常用的区域分割威廉希尔官方网站 ，阈值是用于区分不同目

标的灰度值。如果图象只有目标和背景两大类，那么只需选取一个阈值称为单阈值分割。这种方法是将图象中每个象素的灰度值和阈值比较，灰度值大于阈值的象素为一类，灰度值小于阈值的象素为另一类。如果图象中有多个目标，就需要选取多个阈值将各个目标分开，这种方法称为多阈值分割。阈值分割的结果依赖于阈值的选取，确定阈值是阈值分割的关键，阈值分割实质上就是按照某个标准求出最佳阈值的过程。

在背景和目标图像的先验概率相等这一特定条件下，最佳阈值是背景灰度均值与目标图像灰度均值之均值。即：
